德国Behlke晶闸管HTS 60-100-SCR是真正的栅极控制开关

一、德国Behlke概述

  Behlke 正在快速设计和制造 单体和推挽式高压固态开关模块 switch configuration， 在 MOSFET、SiC、IGBT、MCT 和晶闸管技术，用于交流和直流，用于 电压高达 200 kV。固态 switch 程序 分为两个基本类别：具有固定导通时间的开关 （产品组 A 至 B4） 以及具有可变导通时间的开关（产品组 C1 至 C8）。具有固定导通时间的开关非常经济高效，主要用于简单的充电或放电电路。由于其出色的 EMC 特性 它们是发电机电路中用于阻尼振荡的理想开关元件，特别是与 FDA 系列的快速续流二极管连接时。具有固定导通时间的开关也是，如果应用需要极快的 di/dt，则速度非常快 电压上升时间或非常短的脉冲。与具有固定导通时间的开关相比，具有可变导通时间的开关具有真正的继电器特性，因此更普遍适用。它们非常适合具有可变脉冲宽度、可变占空比的应用 或者在需要无限导通时间的情况下。推挽式开关用于产生具有快速上升和下降时间的真正对称方波脉冲，通常与电容负载有关。与使用单个交换机的设置相比， 推挽电路不需要工作电阻器，因此在较高工作频率下，在高电压功耗下效率更高。由于没有工作电阻器，输入储能电容器的尺寸可以减小到 最小值，但对生成的脉冲的顶部平坦度没有负面影响。因此，推挽式开关是对脉冲形状有较高要求的方波脉冲应用的理想选择。BEHLKE 开关模块始终采用电气隔离。 它们可用作正电压和负电压的高侧开关。如果电压极性在运行过程中必须发生变化（例如，在具有正负离子加速的 TOF 光纤光栅中），则考虑交流开关技术。 交流开关有单拉式和推挽式开关两种形式。BEHLKE 开关的控制始终通过简单的 TTL 信号实现。内部控制和安全电路提供控制脉冲整形、过频和温度保护。这 开关不能被错误地控制。它们始终处于完全开启或关闭状态，即使在最恶劣的工作条件下也是如此。此外，导通或关断上升时间不受任何外部影响，这保证了非常高的 开关的可重复性和整个应用电路的良好长期可靠性。具有可变导通时间的开关的控制电路具有额外的禁止输入，允许连接外部过流传感器、外部热触发器 或其他外部安全电路。所有开关均提供可选的冷却功能，例如改进的导热性（选项 ITC）、非导电陶瓷冷却表面（选项 CCS）、隔离铜冷却法兰（选项 GCF）、非导电陶瓷 冷却法兰（选项 GCF-CER）或铜制非隔离散热片（选项 CF）或轻型石墨材料（选项 CF-GRA）。对于电晕关键应用，散热片也可以由非导电高性能陶瓷制成（选项 CF-CER）。 如果空气冷却达到极限，则应用液体冷却。液体冷却有两种方法：间接液体冷却（选项 ILC）和直接液体冷却（选项 DLC）。间接液体冷却具有中等冷却效率，专为简单 导电和非导电冷却剂，例如自来水或去离子水。更高效且更适合高频运行的是直接液体冷却（选项 DLC），它使用全氟聚醚 （PFPE）、全氟化碳 （PFC） 或氢氟醚 （HFE） 作为非导电冷却剂。可根据要求提供具有单独电气和机械修改的定制开关。请咨询 BEHLKE 或发送技术咨询。

二、Behlke 开关的特点

经营电压从 500 V 到 200 kV

电流从 15 到 16,000 安培 （pk）

上升时间低至 0.8 ns（类型 取决于）

传播延迟时间短，抖动低

连续工作频率高达 3 MHz爆裂频率。

高达 200 kVDC 的安全电流隔离

通过简单的 TTL 信号 （3-6V） 轻松控制

有源输入滤波器可实现出色的 EMC 性能

带快速热触发器的安全电路

所有开关均可用于直流和交流

高度可靠、稳定。

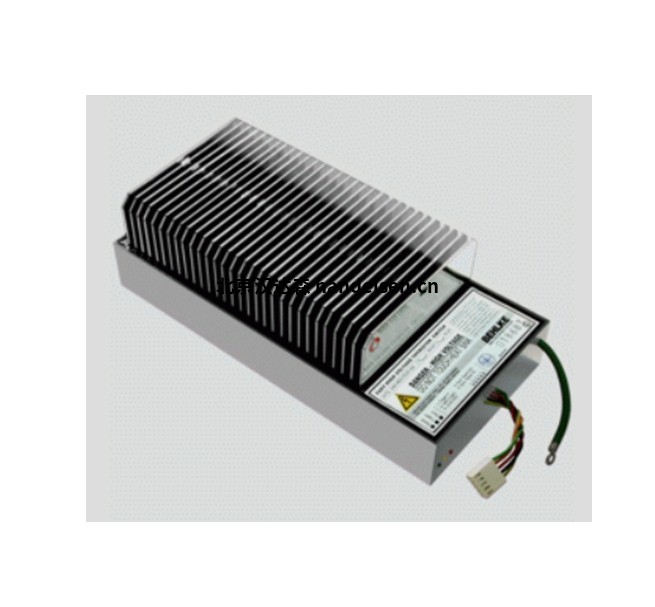

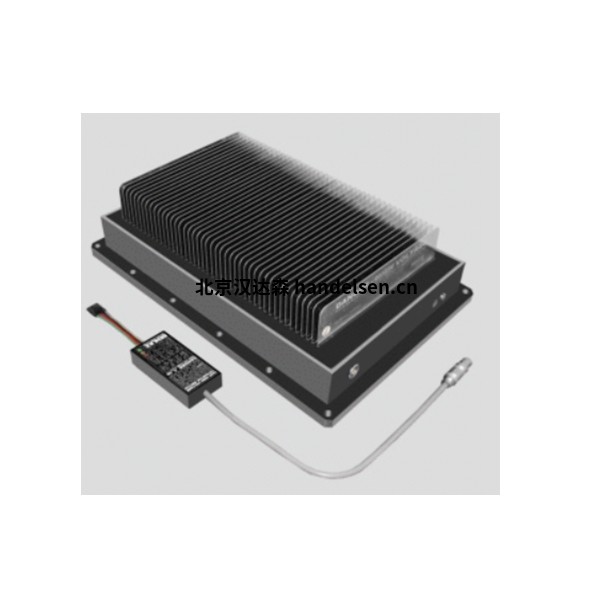

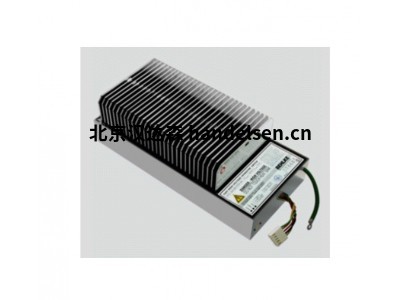

三、产品介绍

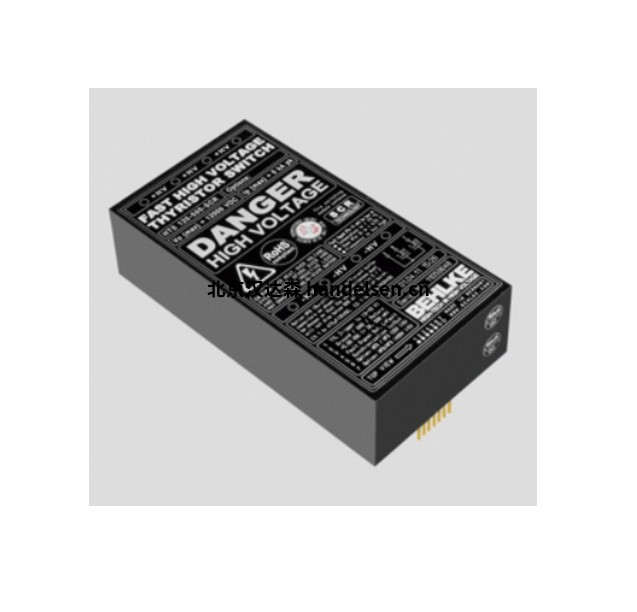

晶闸管（可控硅）与经典的盘式晶闸管开关不同，dv/dt 和 di/dt 非常有限 功能，快速 BEHLKE 晶闸管开关模块由 大量较小的晶闸管模具（类型取决于多达 1000 个 单个晶闸管），以并联和串联方式连接，因此 极端 DV/DT 和 DI/DT 被有效地分成非临界值，用于单个晶闸管。每个晶闸管都是由自己的 高度同步和隔离的栅极驱动器。这使得一个非常短的门可以布线，并避免了经典中已知的危险热点 晶闸管开关设计。BEHLKE 晶闸管开关可安全作物理上可能的 DI/DT 和 DV/DT 速率下，以及尽可能高的峰值电流，而寿命没有任何可测量的下降期望。BEHLKE 晶闸管开关是真正的栅极控制开关，不会 从负载电路中汲取发射能量。这允许一个安全的 从接近 0 V（提供足够的咬接电流）切换到 最大电压，没有任何限制。
四、HTS 60-100-SCR

描述  带 HV 尾纤的管状外壳。冷却选项不可用。

电压[kv] 6.4

峰值电流[AJ] 1000

峰值功率[MW]6.4

导通时间[us]35…∞

外壳尺寸[mm3]约135 x 20 x 20
