Kirchner und Tochter流量计RA60PN10Rp11/2
Kirchner und Tochter流量计RA60PN10Rp11/2
产品编号：727-01030AGBF0B1A
RA 60 PN 10 Rp 1 1/2
Schwebekörperdurchflussmessgerät
2，5-25 m³/h保护气体i.N.
1.25公斤/立方米
超过40毫巴
20°C
大小:30
长度：436毫米
最大压力:20°C时10巴
有机玻璃防护
球茎材料：P235
头部：S355
紧固件：热铸锌
安装部分：热铸锌
汇率：1.4571
量规：硼硅酸盐玻璃
标准壳体：铝
标准密封件:NBR
防腐蚀：环氧树脂粉末涂料，
交通蓝（RAL 5017）光泽
腐蚀类别：C3
一、产品概述
产品系列：RA 60 和 FA 60 流量计
测量原理：基于可变面积浮子原理
适用介质：透明液体和气体
| 张曼丽 QQ：3541447690 手机：18500768072 电话：010-64714988-195 传真：010-84786709-667 邮件：sales95@handelsen.cn |
 |
 |
特点：
带有校准过的硼硅酸盐测量锥
保护钢管内的测量锥，带有检视窗
可选电气限值开关、模拟输出（4-20 mA）、防爆设计
二、类型与技术数据
安装类型：
RA 60：通过管接头安装
FA 60：法兰连接
其他型号：
RA/FA 60-MSK1：带限值开关（常闭）
RA/FA 60-MSK12：带限值开关（常开）
RA/FA 60-MSKW：带限值开关（转换）
RA/FA 60-EM：带模拟输出4-20 mA
RA/FA 60...Ex：防爆设计
技术数据：
安装长度：655 mm
公称压力：PN 10 at 20°C
最大操作压力：见第3页测量范围表
热耐受力：80°C，可选100°C
环境温度：最大90°C
调节比：1:10
精度等级：误差极限（G）1.6%，线性极限（qG）50%
三、材料与连接
材料：
测量玻璃：硼硅酸盐玻璃
保护套管：精密钢管P235
头部材料（RA 60）：S355（尺寸19），EN-GJL-200（尺寸30-36），铸铝（从尺寸43起）
法兰（FA 60）：S355
浮子材料：
液体：标准1.4571，可选PVC、PP、PVDF或PTFE（带铅芯）
气体：标准阳极氧化铝，可选PVC、PP、PTFE、PVDF或1.4571（带磁芯）
连接：
RA 60：两分管接头，内螺纹符合DIN EN 10226-1（ISO 7-1）
FA 60：法兰PN 10符合DIN EN 1092-1，其他连接可定制
四、测量范围
提供多种测量范围，涵盖从0.1-1 l/h到300-3000 m³/h（对于气体）的不同尺寸和介质。
具体测量范围根据型号和介质定制。
RA 60 / FA 60 系列
校准硼硅酸盐测量锥
带保护钢管的电枢
有机玻璃半壳作为防碎保护
作模式简单，可靠
专用于待测介质的秤
选择
限值开关
防爆设计
设计和应用
测量单元 RA 60 和 FA 60 基于可变面积浮子原理。
在管道中，RA 60 通过管接头安装，FA 60 安装在法兰之间。硼硅酸盐玻璃测量锥位于带有检查窗的保护钢管内。

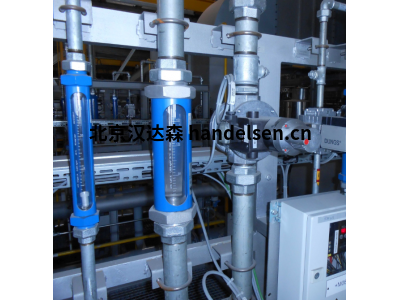

VA 流量计 RA 60 和 FA 60 最适用于透明液体和气体的流量测量。每个装置都使用特定于待测介质的刻度进行定制。RA 60 和 FA 60 用于工厂和工艺工程等。
通过安装电气限值开关，这些开关可在整个测量范围内进行调节，因此该设备可用作探测器。
