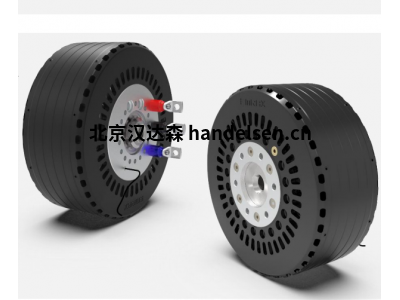

EMRAX 188 是一款紧凑型轴向磁通永磁同步电动机，具有高功率/扭矩密度。由于重量轻，它是 VTOL、超轻型航空、摩托车、汽车和船用舷外机应用的理想选择。

EMRAX 188设计参数

直径 |长度 188 毫米 |79 毫米

重量 7,1-7,9 公斤

冷却 空气 / 水 / 组合

峰值 |持续功率 60 kW |37 kW

峰值 |连续扭矩 100 Nm |56 Nm*

最大速度 8000 RPM

工作电压 50 - 660 V

效率高达 96%

位置传感器  旋转变压器/编码器

EMRAX 188 HV CC技术参数

防护等级 IP21

冷却规格  组合冷却（空气 + 液体）

最高电机温度 [°C] 120

电机连接类型  UVW 或 2x UVW

峰值功率所需的电压 [VDC ]  660 Vdc

电机峰值效率 [%]  96%

峰值功率 S2 2min [kW]  60 kW

连续功率 S1 （kW）  37

峰值扭矩 [Nm] 100

连续扭矩 [Nm] 56

限制速度[RPM]  8000

空载时KV常数[rpm/VDC]  17,73

额定负载时KV 常数 [rpm/VDC]  13,61

峰值负载时的 KV 常数 [rpm/VDC]  9,81

KT 常数 [Nm/A]  0,54

电机峰值电流 [A] 190

连续电机电流[A] 100

25℃时的内部相电阻[mΩ]  14,37

单相感应 [μH]  188,5

感应电压 [V/RPM]  0,04201

轴向磁通[Vs]  0,03275

定子绕组上的温度传感器 KTY 81/210

极对数  10

绕组配置  星形

转子惯量[kg*m2]  0,00989

轴承配置  6205 | 3204

重量[kg]  7,6

可用型号

EMRAX 188 HV AC

EMRAX 188 HV LC

EMRAX 188 HV CC

EMRAX 188 MV AC

EMRAX 188 MV LC

EMRAX 188 MV CC

EMRAX 188 LV AC

EMRAX 188 LV LC

EMRAX 188 LV CC
