WINKEL型号4.457重复润滑经济实用推力轴承偏心可调

WINKEL 施工与生产

线性和搬运系统 - 所有应用中的个性化。

所有应用中的个性化。

我们在斯图加特附近的 Illingen 公司设计和制造系统。我们的大部分系统都是由经验丰富的员工手工制造的。

我们还提供特殊解决方案，交货期短，质量可靠。我们的系统只使用高质量的部件，这些部件在世界范围内的汽车工业中也得到了验证。WINKEL 的组件和系统适用于从 10 公斤到 100 吨的重型负载。

全部来自同一源头。

我们的设备包括 15 台数控加工中心。我们完全按照您的生产图纸生产 WINKEL 导轨型材，最长可达 13 米。

从定尺切割、精细矫直、铣削、钻孔到表面处理（喷漆、镀锌或喷火镀锌）--您只需从一家公司就能获得安装所需的一切。

公司 WINKEL

专业技术、创新能力和国际影响力。

我们在线性系统和物料搬运领域已有超过 41 年的历史。我们是重载线性系统领域的市场领导者，已经交付了数千套搬运系统。

起初，我们为叉车提供组件，如升降桅杆的轴承和型材、完整的特殊升降桅杆以及叉车的其他组件。在此基础上，我们开发了适用于所有行业的线性和搬运系统。

您在物料搬运领域的特殊需求是我们每天的挑战和动力。我们很高兴能为客户提供物美价廉的个性化解决方案，客户也能从我们 41 年的经验和先进的 3D PRO/E 设计设施中获益。

可提供以下 WINKEL 轴承偏心可调 + 法兰盘！

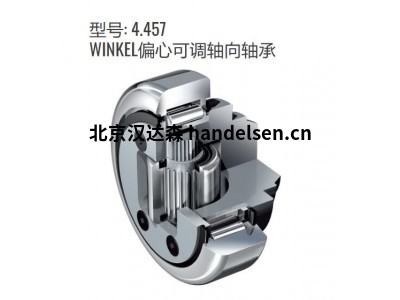

型号: 4.457 | Ø 77,7mm | FR kN: 12,90 | FA kN: 4,00

技术特性:

外圈由表面硬化钢UNI 16CrNi 4制成，硬度为62+2HRC

内圈由轴承钢En 31-SAE 52100制成，硬度为62-2HRC

滚柱头扁平，由En 31-SAE 52100钢制成，硬度为59~64HRC

焊接螺栓由C22E(材料编号:1.1151) 制成

从4.055到4.064的轴承可重复润滑

标准的WINKEL轴承耐温范围从-20℃到+80℃

WINKEL轴承可耐高温,最高可达250℃，具体参见26页HT系列

钢制 WINKEL 轴承的最大速度为 3m/s。VULKOLLAN® 和 POLYAMIDE 轴承的最大速度为 6 m/s。

轴向轴承与轮廓内侧的间隙不应超过 0.5 mm。

螺栓公差–0.05mm

可用3级油脂（例如：Shell Alvania 3和Esso Beacon 3)润滑轴承

WINKEL轴承系统的优点:

降低设计生产成本

降低设计生产成本

可接受高径向和轴向载荷

坚固的导轨，适合于高动载荷和静载荷

轴承和导轨的使用寿命长

可通过焊接螺栓组装，经济实用

轴承部件易于更换

特殊设计

型号（PR）4.072(P)到（PR）4.080(P)的WINKEL轴承，有专门的螺栓。

系统解决方案

我们根据客户的需求设计制造完整的升降-输送装置。采用CAD以及先进的技术进行设计生产，确保提供输送和自动化领域的完整且灵活的解决方案。

公差

所有非公差尺寸计数 ISO 2768 - m
