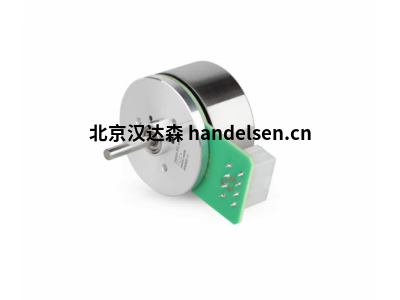

maxonEC45flat仿真机器人关节模组驱动电机尺寸紧凑高转速高扭矩
maxonEC45flat仿真机器人关节模组驱动电机尺寸紧凑高转速高扭矩
无刷电机的特点在于结构简易、精巧，同时还能提供高转矩强度。这款盘式电机输出功率介于15至50 W，重量仅在46 g至110 g，关节与maxon定位编码器相连接，因此可准确测量关节的角度。
maxonEC45flat直流无刷电机功率12Watt带霍尔传感器
无刷电机的特点在于结构简易、精巧，同时还能提供高转矩强度。这款盘式电机输出功率介于15至50 W，重量仅在46 g至110 g，关节与maxon定位编码器相连接，因此可准确测量关节的角度。
maxon齿轮箱分类：
maxon_GP 6 A
maxon_GP 8 A
maxon_GP 10 K
maxon_GP 10 A
maxon_GS 12 A
maxon_GP 13 K
maxon_GP 13 A
maxon_GS 16 K
maxon_GS 16 A
maxon_GS 16 V
maxon_GS 16 VZ
maxonEC45flat直流无刷电机功率12Watt带霍尔传感器
额定电压值
额定电压 12 V
空载转速 8160 rpm
空载电流 115 mA
额定转速 4840 rpm
额定转矩（最大连续转矩） 20.1 mNm
额定电流（最大连续负载电流） 1.37 A
堵转转矩 70.8 mNm
堵转电流 5.24 A
最大效率 73 %
特征值
相间电阻 2.29 Ω
相间电感 0.541 mH
转矩常数 13.5 mNm/A
转速常数 706 rpm/V
转速/转矩斜率 120 rpm/mNm
机械时间常数 65.5 ms
转子惯量 52.3 gcm²
热参数
外壳-环境热阻 6.55 K/W
绕组-外壳热阻 5.55 K/W
绕组热时间常数 6.08 s
电机热时间常数 187 s
环境温度 -40...+100 °C
绕组最高允许温度 +125 °C
机械参数
轴承类型 球轴承
最大允许转速 10000 rpm
轴向间隙 0 mm，径向负载为 < 5 N 时
0.6 mm，径向负载为 > 5 N 时
最大轴向载荷（动态） 4.8 N
最大轴向压配合力（静态） 45 N
（静态，支撑轴） 1000 N
最大径向载荷 12.5 N, 15 mm（距离法兰）
其它参数
极对数 8
相数 3
重量 57 g
如何判断编码器旋转方向？
旋转方向由通道 A 和 B 的信号脉冲序列决定：通道 A 在一个方向上领先，通道 B 在另一个方向上领先。
此外，编码器可以有一个索引通道。 那是每转一个窄脉冲。 该索引可用于获得非常精确的位置参考（参见归位，第 3.2 章）。 一些用于无刷电机的控制器也需要索引作为正弦换向期间的绝对转子参考。
maxonEC45flat仿真机器人关节模组驱动电机尺寸紧凑高转速高扭矩
