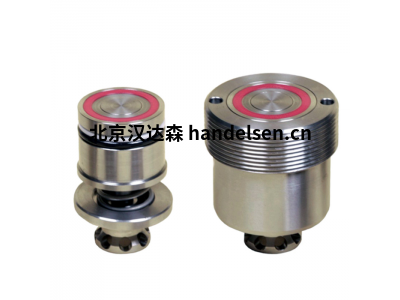

HYDROKOMP耦合元件 KM-460-5-N001型号
HYDROKOMP耦合元件 KM-460-5-N001型号
常用型号
HYDROKOMP KM-460-5-N001
常用型号
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
HYDROKOMP KM-460-5-N002
HYDROKOMP KM-460-5-EG001
HYDROKOMP KM-460-5-EG002
HYDROKOMP KM-460-5-EG003
HYDROKOMP KM-460-5-EG008
HYDROKOMP KM-460-8-N001
HYDROKOMP KM-460-8-N002
HYDROKOMP KM-460-8-EG001
HYDROKOMP KM-460-8-EG002
HYDROKOMP KN-3-S001K
HYDROKOMP KN-3-S002K
HYDROKOMP KN-3-EG001
HYDROKOMP KN-3-EG002
HYDROKOMP KN-12-S001
HYDROKOMP KN-12-S002
HYDROKOMP KN-12-EG001
HYDROKOMP KN-12-EG002
HYDROKOMP KN-460-5-S001K
HYDROKOMP KN-460-5-S003K
HYDROKOMP KN-460-5-EG001
HYDROKOMP KN-460-5-EG002
特点：
不锈钢材料和可更换的系统密封件
非常适合在单个外壳中进行节省空间的安装
用于传输液体/气体介质和真空
可以无压力或有压力耦合
随四个标称宽度变化
提供标准元件和特殊元件
HT 变体 工作温度高达 200°C新！
技术参数
标称宽度：3、5、8 和 12
运营压力：p最大。250 - 500 条
流量：8、12、25 和 50 升/分钟
穹顶升降机：4.5、7、10mm
离合力：至少 94、98、169 N（0 bar 时）
变体：插入式和旋入式版本
耦合程序：可以无压力或有压力耦合
中等的：液体、气体介质和真空
产品介绍
这种具有双作用功能的旋入式气缸内置于设备板或塑料注塑工具板中，以节省空间。
当活塞缩回和伸出时，双作用功能可实现与循环相关的冲程。可以使用压力发生器的可用输送体积和分别致动的活塞或环形空间体积来计算致动时间。与单作用气缸相比，两个冲程方向都是动力驱动的。
在活塞杆侧，气缸可选配备一个由 NBR 或 FKM 制成的埋头式刮水器和一个额外的金属刮水器。金属刮片可防止切屑渗入软刮片，从而破坏活塞杆的表面。这种预防措施可保护密封件免受损坏并提高气缸的可用性。
特点
集成金属刮刀，无切屑进入
节省空间的安装选项
完全可伸缩的外壳
通过钻孔通道进行无管线压力油供应
活塞内螺纹 B. 用于拧入压力螺钉
提供标准气缸和特殊型号
使用条件：
油通过钻孔通道供应到设备主体中。在生产钻孔通道时必须严格确保清洁度，因为钻孔碎屑会损坏密封件，从而导致系统泄漏和故障。气缸通过 O 形圈/支撑环组合密封。
由于其紧凑的设计，旋入式气缸没有用于返回行程的内部止动件，而是使用安装孔的底部。因此，必须遵守规定的安装深度（参见数据表）。供油的插入斜面和横孔必须圆整，以避免在组装过程中损坏密封件。
技术参数
作用方式：双作用
活塞直径：16、20、25、32、40 和 50 毫米
中心：16、20、25、32、50、100 和 160 毫米
推力：从 100 bar 时的 2 kN 到 500 bar 时的 98.5 kN
牵引力：从 100 bar 时的 1.22 kN 到 500 bar 时的 57.9 kN
油路连接：钻孔通道
温度：NBR -10°C 至 +80°C，FKM 至 150°C
刮刀：软雨刷和金属雨刷
