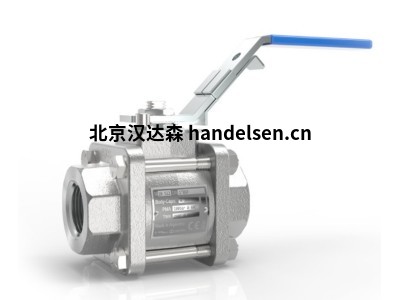

GESTRA GBV球阀 M10S三片式阀体球阀 DN15至DN65
GESTRA GBV球阀 M10S三片式阀体球阀 DN15至DN65
GESTRA M10S三片式阀体球阀经过设计用作隔离阀，而不是控制阀，并且可以
尺寸和管道连接
GESTRA M10S三片式阀体球阀经过设计用作隔离阀，而不是控制阀，并且可以
在未从管道上拆卸的情况下进行维修
适用于从真空到
更高的温度和压力
可用类型
M10S2_镀锌碳钢阀体，PDR 0.8个座位。
M10S4_ _全不锈钢，PDR 0.8个座位。
尺寸和管道连接
缩径孔
¼英寸、3/8英寸、½英寸、¾英寸、1英寸、1¼英寸，1½英寸、2英寸和2½英寸
螺纹和焊接
BSP、BSPT、API/NPT、对焊、承插焊
法兰连接
DN15至DN65
ASME 150级、ASME 300级和EN 1092 PN40
技术数据
A-B螺纹，BW和
SW¼“-1½”，RB和2“RB。
A-C螺纹，BW和SW仅限2“和2½”RB。
A-D法兰连接ASME（ANSI）300。
A-E法兰连接EN 1092 PN40。
A-E法兰连接ASME（ANSI）150。
注1：在2“和2½”RB上安装了PTFE垫圈在主体和帽之间。
注2：法兰标准可能会限制最大值操作压力。请与GESTRA核实。
注3：在气体应用中，最大操作压力限制在40巴g
阀体设计条件PN100
PMA 60°C时最大允许压力100 bar g
TMA最高允许温度260°C@0 bar g
最低允许温度-29°C
PMO饱和蒸汽工况的最大工作压力17.5 bar g
TMO最高工作温度260°C@0 bar g
最低工作温度
注：对于较低的工作温度，请咨询GESTRA-29°C
PMX最大压差仅限于PMO
设计用于150 bar g的最大冷态液压试验压力
