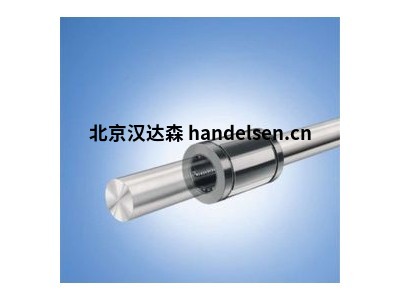

ant-antriebstechnik 行星丝杠传动装置
ant-antriebstechnik 行星丝杠传动装置
PLSA是一个以行星为滚动体的滚动丝杠传动装置的整体。
它用于将旋转运动转换为纵向运动，反之亦然。实践中的设计和要求是多种多样的，行星丝杠驱动的基本功能可以简单描述。
行星丝杠驱动旨在传递大的力，因此完善了“向上”的丝杠驱动产品组合。
PLSA是一个以行星为滚动体的滚动丝杠传动装置的整体。
它用于将旋转运动转换为纵向运动，反之亦然。实践中的设计和要求是多种多样的，行星丝杠驱动的基本功能可以简单描述。
行星丝杠驱动旨在传递大的力，因此完善了“向上”的丝杠驱动产品组合。
行星丝杠传动是驱动技术中的丝杠传动，其中螺纹滚柱作为滚动元件（或简称行星）安装在带有两个孔环的螺纹螺母中，绕着特殊的螺纹主轴平行于轴线旋转，使螺母沿直线运动主轴。
主轴和螺母都具有多头、相同的轮廓，侧角为 90°。
行星的两端都有耳轴，这些耳轴位于导向垫圈的孔中。
行星的齿端与螺母的内齿圈啮合。行星的螺纹是单头螺纹，并具有在螺母中滚动而不会打滑的冠状侧面。
内齿圈位于螺母的两侧，其齿与行星的齿啮合。
轮辋中的导向垫圈支撑行星的轴颈，从而使它们彼此保持一定距离。
这些垫圈可防止粗污垢进入螺母。
行星的两端都有耳轴，这些耳轴位于导向垫圈的孔中。
行星的齿端与螺母的内齿圈啮合。行星的螺纹是单头螺纹，并具有在螺母中滚动而不会打滑的冠状侧面。
内齿圈位于螺母的两侧，其齿与行星的齿啮合。
轮辋中的导向垫圈支撑行星的轴颈，从而使它们彼此保持一定距离。
这些垫圈可防止粗污垢进入螺母。
版本：
带有轴向间隙或预紧力的圆柱形单螺母(ZEM-ES)
带有轴向间隙或预紧力的法兰单螺母(FEM-ES)
类别 尺寸 材料编号 额定载荷 速度(米/分钟)
C 6 x 1R x 0.8 - 32) R1532 100 16 1 080 1 030 6
C 6 x 2R x 0.8 - 32) R1532 120 16 1 070 1 020 12
C 8 x 1R x 0.8 - 42) R1532 200 16 1 310 1 850 6
C 8 x 2R x 1.2 - 42) R1532 220 16 2 360 2 950 12
C 8 x 2.5R x 1.588 - 3 R1532 230 06 2 640 2 800 15
C 8 x 5R x 1.588 - 3 R1532 260 06 2 500 2 650 30
B 12 x 2R x 1.2 - 42) R1532 420 06 2 690 4 160 12
B 12 x 5R x 2 - 3 R1532 460 06 4 560 5 800 30
B 12 x 10R x 2 - 2 R1532 490 06 3 000 3 600 60
优点
由于同步行星原理，功能统一
运行特别安静
高行驶速度
大量接触点
高额定载荷
高效率
长使用寿命
紧凑型设计
高功率密度
有效的擦拭密封
低润滑剂
消耗提供预加载单元
高定位和重复精度
