ELEKTRO弯角电缆引入法兰
| 祁佳强 QQ：2850590582 手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk7@handelsen.cn |
 |
 |
法兰开ELEKTRO弯角电缆引入法兰口 FL13
对于单电缆接头，以 90 度角
进入电缆 用于以各种角度将电缆引入法兰或电缆引入吊具与外壳连接
法兰开口 FL21
弯角过渡法兰 – 45º
| 产品名称 | Cat.No。 | Art.No。 | 高度（毫米） | 包。件 | 颜色代码 |
|---|---|---|---|---|---|
| 法兰垫片 | 26 340 81 | FLM 21/45 | 80 | 1 | RAL7035 |
法兰开口 FL33
弯角过渡法兰 – 45º
| 产品名称 | Cat.No。 | Art.No。 | 高度（毫米） | 包。件 | 颜色代码 |
|---|---|---|---|---|---|
| 法兰垫片 | 26 340 82 | FLM 33/45 | 110 | 1 | RAL7035 |
法兰开口 FL13
弯角过渡法兰 – 90º - 侧面安装
| 产品名称 | Cat.No。 | Art.No。 | 包。件 |
|---|---|---|---|
| 倾斜过渡法兰 – 90º - 侧面安装 | 26 339 30 | FLA 13110 | 1 |
法兰开口 FL13
弯角过渡法兰 – 90º

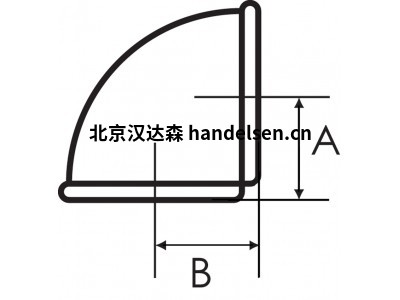

| Cat.No。 | Art.No。 | A-测量 | B 测量 | 高度（毫米） | 包。件 |
|---|---|---|---|---|---|
| 26 338 81 | FLB 13 | 32 | 32 | 1 | 1 |
法兰开口 FL21
弯角过渡法兰 – 90º
| Cat.No。 | Art.No。 | A-测量 | B 测量 | 包。件 |
|---|---|---|---|---|
| 26 338 83 | FLB 21 | 55 | 55 | 1 |
法兰开口 FL33
弯角过渡法兰 – 90º
| Cat.No。 | Art.No。 | A-测量 | B 测量 | 包。件 |
|---|---|---|---|---|
| 26 338 85 | FLB 33 | 78 | 78 | 1 |
法兰开口 FL21
侧面安装电缆引入法兰 – 90º 单
| Cat.No。 | Art.No。 | 孔数 x ø | 高度（毫米） | 包。件 |
|---|---|---|---|---|
| 26 338 42 | FLV 21132 | 1 * M32 | 85 | 1 |
| 26 338 43 | FLV 21140 | 1 * M40 | 85 | 1 |
| 26 338 44 | FLV 21150 | 1 * M50 | 85 | 1 |
法兰开口 FL13
侧装电缆引入法兰 – 90º 双
| 产品名称 | Cat.No。 | Art.No。 | 孔数 x ø | 高度（毫米） | 包。件 | 颜色代码 |
|---|---|---|---|---|---|---|
| 侧面安装的电缆引入法兰 – 90º 双 | 26 338 54 | FLD 13220 | 2 * M20 | 50 | 1 | RAL7035 |
| 侧面安装的电缆引入法兰 – 90º 双 | 26 338 55 | FLD 13225 | 2 * M25 | 50 | 1 | RAL7035 |
| 侧面安装的电缆引入法兰 – 90º 双 | 26 338 56 | FLD 13232 | 2 * M32 | 50 | 1 | RAL7035 |
法兰开口 FL21
弯角过渡法兰 – 90º - 侧面安装
| 产品名称 | Cat.No。 | Art.No。 | 包。件 |
|---|---|---|---|
| 倾斜过渡法兰 – 90º - 侧面安装 | 26 339 36 | FLA 21170 | 1 |
| 倾斜过渡法兰 – 45º - 侧面安装的可视式 | 26 339 37 | FLA 2145° | 1 |
法兰开口 FL13
侧面安装电缆引入法兰 – 90º 单
| 产品名称 | Cat.No。 | Art.No。 | 孔数 x ø | 高度（毫米） | 包。件 |
|---|---|---|---|---|---|
| 侧面安装的电缆引入法兰 – 90º 单 | 26 338 20 | FLV 13120 | 1 * M20 | 53 | 1 |
| 侧面安装的电缆引入法兰 – 90º 单 | 26 338 21 | FLV 13125 | 1 * M25 | 53 | 1 |
| 侧面安装的电缆引入法兰 – 90º 单 | 26 338 22 | FLV 13132 | 1 * M32 | 53 | 1 |
| 侧面安装的电缆引入法兰 – 90º 单 | 26 338 23 | FLV 13140 | 1 * M40 | 70 | 1 |
