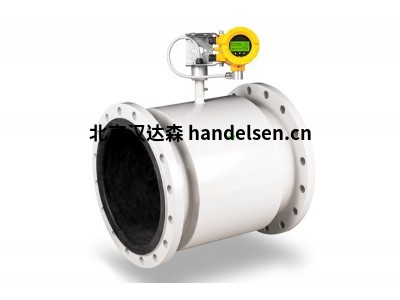

Aplisens电磁流量计PEM-500

Aplisens PEM-500型电磁流量计适用于测量最小电导率为5ěS/cm的液体流量。该装置测量两个流动方向的液体流量和体积。为了正确测量，传感器的管道必须充满液体。

传感器在流量管内没有任何机械部件，以确保介质不受干扰流动。流量计能够测量介质的流量，如纯液体，也可以测量糊状物和化学腐蚀性液体。

适用于水和废水的流量测量、化工、食品工业或热电厂的水处理设施。结构紧凑，防护等级IP68（特殊版本），可将设备埋在地下。

用户无法断开电磁流量计PEM-500的传感器和控制单元。

控制单元的外壳由铝合金铸造而成。用户无法接触电子板。流量计的电气连接由工厂装配的电缆提供。电缆中的电线用颜色或数字标记（表中提供了详细说明）。电缆数量取决于电源的版本。电源为90…260 VAC的版本配有两条单独的电缆——信号电缆和电源电缆。

电源为10…36 VDC的版本配有一根信号电源电缆。标准流量计配有3米长电缆。其他电缆长度可根据要求提供。此外，PEM-500流量计可与接线盒PPPEM一起交付，PPPEM的入口防护等级为IP67，带有工厂连接的流量计电缆，允许用户将电缆连接到终端。

流量传感器管具有法兰（允许在管道中安装传感器）、内部电极和隔离管内衬（两者都与测量介质匹配）。标准中的电极由不锈钢制成，但作为选择，用户可以选择适合被测介质化学特性的其他材料。

配置和通信配置和通信由接口RS485和Modbus RTU协议处理。用户可以使用带有RS-485/USB转换器的PC计算机和软件RAPORT 2或任何其他软件与PEM-500流量计进行通信，这些软件可以参考接口文档中描述的寄存器。

用户可以编程，例如：空管道检测、低流量检测、报警或记录测量值或事件。对于测量的视觉指示，用户可以使用HMI面板作为Modbus主设备。

低流量抑制可调，任意值实际流量两个方向（l/s，m3/h，m3/s，其他）

累加器3累加器：总计、正、负（m3、l、其他）

低流量报警可调，任意值

配置RS485和Modbus RTU协议

空管检测循环，可编程

模拟输出4…20mA/500，有源（无源）

脉冲/频率输出。24V/10mA直流；

频率模式下0,1…2000 Hz；脉冲模式下高达500Hz

无源、电绝缘、反极性保护

2状态输出OC开路集电极。每个输出最大35V DC/100mA。

电绝缘，反极性保护

通信输出Modbus RTU/RS 485

电绝缘2状态输入5…35V DC/2 mA

无源、电绝缘、反极性保护

电源90…260V AC/50Hz/15VA10…36V DC/15W（反极性保护）

入口防护等级

特殊版本IP67IP68

公称直径DN 10…300

ANSI 0.5“…12”静压

特殊版本1.6 MPa2.5 MPa，4 MPa

符合DIN或ANSI的工艺连接法兰

环境温度-20…60°C

缸套温度范围

硬质橡胶-5…90°C

特氟隆-25…90°CPFA-10…90°C

电极材料

特殊版本316L不锈钢，钽内衬材料

硬质橡胶DN40…300

特氟隆DN15…300PFA DN10

外壳和法兰（传感器）材料保护漆中的碳钢

附件接地环（不锈钢）

线圈励磁隔离等级E

测量原理电磁重量0.5 kg（控制单元）+传感器重量

APLISENS法兰式喷嘴流量计ZPK

喷嘴流量计用于封闭管道中液体介质的流量测量

安装在管路中的孔板会产生压降。差压变送器通过脉冲管线测量压力差。流速和压降之间的关系是周知的，可以很容易地将测得的压力差转换为流量值。

没有校正的流量计用于压力和温度恒定的介质。

对于监护转移测量，建议使用无SQRT特性的差压变送器，并根据介质压力和温度的变化进行校正。这种测量必须在专用流量计数器中进行计算。

特点：

大流量范围内的高精度测量

耐腐蚀介质

在宽温度和压力范围内工作

ZPK-K-DN100-PN16-P265GH-1.4301-M22x1.5

ZPR-K-DN100-PN16-P265GH- 1.4301-M22x1.5-500-80

ZPS-K-DN100-PN16-P265GH-1.4301-90°-M22x1.5

ZPV-Dn100-PN63-P91
