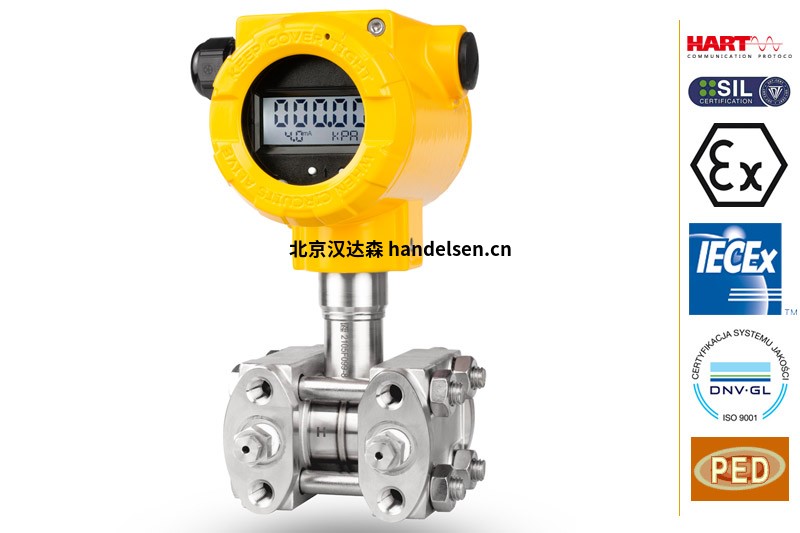

Aplisens APRE-2000PD差压变送器

陈华丽 QQ：2351635597   手机：18519260275 电话：010-64714988-172 传真：010-84786709-667 邮件：sales65@handelsen.cn

Aplisens 带直接隔膜密封的智能差压变送器

Aplisens APRE-2000PD, APRE-2000PZ,

Aplisens APR-2000ALE, APR-2000ALW

Aplisens 型号APR-2000ALW（前APR-2200 ALW）

Aplisens 带两个隔膜密封smart差压变送器

当毛细管中测压流体的静水压力（取决于密封件的垂直间距）明显小于变送器的测量范围时，建议使用带有两个远程隔膜密封件的变送器来测量压力差。当应用的毛细管相同，尽可能短，并用相同的密封终止时，可获得最佳的计量结果。在这种配置下，与远程密封相关的额外温度误差以相同的方式影响差压变送器的两个测量室，从而相互抵消。

建议使用带有直接隔膜密封（连接至正测量室）和远程隔膜密封（与负测量室连接）的变送器进行以下流体静力测量：液位、密度、相边界和压差（脉冲源点高度不同*）。在这种配置中，在环境温度变化时，同时出现两种相反的现象。热膨胀导致毛细管中计量流体的体积变化（因此也导致密度变化），从而导致与密封件垂直间距相关的流体静压变化。

这种现象被上隔膜密封的隔膜的弹性反作用力抵消，该反作用力由测压流体的体积变化引起。根据测试和实验，Aplisen变送器配备了精心选择的密封隔膜，确保补偿环境温度变化引起的误差。使用组件可获得最佳的计量结果，包括DN 80、DN 100、A 109和S Comp隔膜密封或直径至少为65mm的S-Mazut、S-DIN和S Clamp隔膜密封，其中毛细管长度为（1…1.3）×（密封垂直间距）。建议在上部和下部连接点使用相同的隔膜密封

Aplisens智能电子差压变送器APM-2

Aplisens模块化电子差压变送器APM-2适用于封闭储罐液位、密度或相边界的流体静力测量。

测量系统由3个独立模块组成——中央单元和两个压力变送器。根据两个压力变送器的测量结果，在中央单元中计算液位。高压变送器测量储罐中液体的静水压力，低压变送器测量液体上方气体的压力。压差以中心单位计算。高压变送器的中央单元功能默认设置为与中央单元（PC1）直接连接的变送器。用户可以通过更改本地菜单中中央单元的配置或通过HART协议将此分配更改为第二个发射机。测量点可以是几十米。

中央单元的外壳由铝合金外壳或不锈钢制成，防护等级为IP66或IP67，配有本地显示器和配置按钮。

每个压力变送器的测量元件都是通过隔膜和测压液体与介质分离的压阻硅传感器。绝对压力传感器的工艺连接可以是隔膜密封或螺纹冲洗连接。通过使用隔膜密封，变送器可用于

测量污染介质、高粘度介质、非常热或非常冷的介质或需要卫生工艺连接的介质。

压力变送器的电子单元是封闭的、密封的不锈钢外壳，具有防护等级P67。

测量系统的所有模块均与电缆连接（电缆长度由用户）。

该系统是差压变送器的替代方案，该差压变送器具有两个远程隔膜密封，与填充硅油的毛细管连接，用于测量封闭罐上的液位。APM-2的优点是测量系统的可调性。如果出现任何故障，用户可以使用M12连接更换每个树模块。进一步的热重新测量不会因油基隔膜密封系统中的温度梯度而产生额外的误差。

APM-2变送器不仅提供差压信息，还提供静压和温度信息（变送器和中央单元）通信和配置

与变送器进行数据交换的通信标准为HART协议。使用HART/USB转换器和RAPORT 2配置软件，通过PC计算机与变送器进行通信。也可以使用按钮和本地显示器进行配置。

与变送器的数据交换使用户能够：

-识别发射器；

-通过数值或给定压力设置LRV和URV；

-压差测量归零；

-测量单位的变更；

-转换特性的变化；

-显示器配置的改变；

-读取差压、每个变送器的静压、中央单元和每个变送器的温度；

-以mA或测量范围百分比为单位的输出信号读数；

-改变高压和低压变送器（PC1和PC2）的分配；

-重置为出厂设置。

Aplisens带差压传感器的附加安装设备的组装示例
