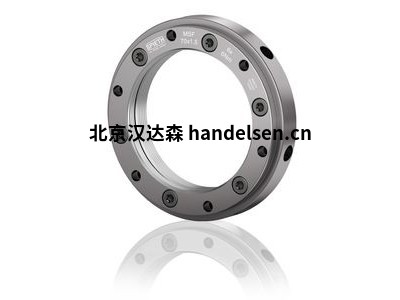

spieth夹紧螺母MSF系列 锁紧螺母适用于安装空间有限的应用。

spieth夹紧螺母MSF系列 锁紧螺母适用于安装空间有限的应用。

功能原理

　　在此示例中，基于 MSF 锁紧螺母类型。原理在简化图中进行了说明，并放大了螺纹后刀面游隙。

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：2850590582@qq.com

　　1. 拧紧防松螺母

　　与每个螺纹连接一样，拧紧螺母时会有一定程度的配接间隙。因此，螺母可以相对于主轴轴线平行和/或成角度的轴向偏移对齐;换句话说，螺母的接触面可以是倾斜的。

　　2. 斯皮思防松螺母：由于游戏限制，自定心和自对准

　　独特：斯皮思防松螺母自动自定心，并尽可能消除配接间隙(螺纹侧面游隙)。由于游隙限制，锁紧螺母自身居中，并且与主轴轴线成直角啮合。

　　3. 拧紧和锁定

　　防松螺母以所需的初始扭矩水平拧紧。然后以指定的锁定扭矩水平锁定锁紧螺钉。这确保了螺纹侧面的最佳接触和最大的同心度。

　　4. 更高的操作安全性

　　斯皮思的好处：先前设定的锁紧力不会被工作负荷抵消，而是叠加并因此得到加强。简而言之：这些力作用于同一方向，因此相互累加。提高安全性的最佳解决方案。

　　K-10302501

　　MSF 25x1.5

　　M25x1,5483914202.941.63326K-10303001

　　MSF 30x1.5

　　M30x1,5534415202.941.92140K-10303501

　　MSF 35x1.5

　　M35x1,5584915202.942.2149K-10304001

　　MSF 40x1.5

　　M40x1,5635415202.942.557K-10304501

　　MSF 45x1.5

　　M45x1,5705915202.962.78960K-10305001

　　MSF 50x1.5

　　M50x1,5756416202.963.07980K-10305501

　　MSF 55x1.5

　　M55x1,5806916202.963.369120K-10305502

　　MSF 55x2

　　M55x2806916202.963.43116K-10306001

　　MSF 60x1.5

　　M60x1,589771825663.655131K-10306002

　　MSF 60x2

　　M60x289771825663.719126K-10306501

　　MSF 65x1.5

　　M65x1,594821825663.948144K-10306502

　　MSF 65x2

　　M65x294821825664.008139K-10307001

　　MSF 70x1.5

　　M70x1,599871825664.238155K-10307002

　　MSF 70x2

　　M70x299871825664.297150K-10307501

　　MSF 75x1.5

　　M75x1,51069420301064.525178K-10307502

　　MSF 75x2

　　M75x21069420301064.587172K-10308001

　　MSF 80x2

　　M80x21119920301064.873186K-10309001

　　MSF 90x2

　　M90x212110920301065.453214K-10310001

　　MSF 100x2

　　M100x213111920301066.033242
