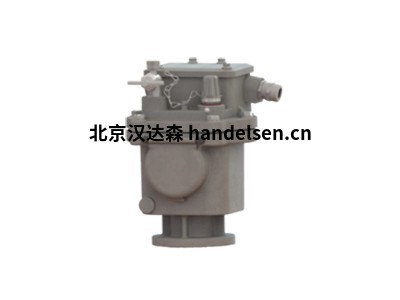

名称：  EMB气体继电器

型号：  BB 25



1、德国EMB气体继电器产品介绍

气体继电器可用于开放式变压器和密封变压器。它对因变压器故障而可能发生的漏油和气体积聚做出响应。由于其特殊的设计，气体继电器特别适用于没有氮气垫的密封变压器。安装在变压器油箱上，它可以通过注油器完全注满，从而确保可靠地监控油位。集成压力开关（可选）和温度传感器为变压器提供了重要的额外监控选项。对于带储油柜的开放式变压器，气体继电器一方面用作监测储油柜中的液压补偿器（橡胶袋）的气囊故障继电器，另一方面，也可以使用气体继电器在变压器盖上。



2、德国EMB气体继电器产品描述

在正常操作期间，气体继电器必须完全充满油。由于其浮力，浮子处于上限位置。一旦产生气体，这些气体就会被收集在气体继电器中并使浮子下降。这会启动开关触点（磁接触管）并触发信号。气体收集由视镜指示。分接开关监控继电器，又称分接开关保护继电器或油流继电器，是一种对装有储油柜的充液式分接开关进行绝缘的监控装置。它可以保护分接开关和变压器免受损坏。监控继电器响应储油柜方向上的过量油流，并产生一个信号，立即将分接开关和变压器与电源断开。



3、德国EMB气体继电器产品说明

监控继电器安装在分接开关和储油柜之间的管道中，尽可能靠近分接开关头。在分接开关正常运行期间，会产生气体，这些气体被收集在监控继电器的气体圆顶中。如果气体体积超过圆顶的体积，则气体向储气柜的方向流动。液体流到达阻尼器。如果流量超过阻尼器的操作值，则后者沿流动方向移动。该运动启动一个开关触点，分接开关和变压器断开。外壳由耐候性铸铝合金制成，并带有油漆涂层。



EMB继电器,EMB气体继电器,德国EMB,德国气体继电器



4、德国EMB气体继电器产品原理

Buchholz继电器BB 25专为轨道车辆使用而开发，即使在倾斜角度发生变化的情况下也能确保无干扰运行。此外，由于EMB Buchholz继电器具有高抗冲击性，因此非常适合监测牵引变压器。Buchholz继电器BB 25安装在变压器油箱和储油柜之间的管道中。在正常操作期间，它完全充满绝缘液体。由于浮力，Buchholz继电器的两个浮子都处于其顶部位置。在正常操作期间，它完全充满绝缘液体。由于浮力，Buchholz继电器的两个浮子都处于其顶部位置。



5、德国EMB气体继电器产品规格

液流到达设置在液流中并由永磁体保持的阻尼器。如果流量超过阻尼器的操作值，则后者沿流动方向移动。由于该运动，下部开关系统的开关触点被致动，从而断开变压器。在响应之后，即使在流速降低之后，阻尼器也被锁定并保持在该位置。现在必须通过逆时针转动测试钥匙来解锁阻尼器和下部开关系统。如果液体继续流失，储油柜和管道以及Buchholz继电器将被清空。随着液位下降，下部浮子向下移动。下部开关系统的移动下部浮子驱动一个开关触点，从而断开变压器。



6、德国EMB气体继电器产品特点

①电压：AC 5 V-最大250 V

②开关容量：最大1500伏直流电1250瓦

③介电强度：AC 2500 V

④环境温度：-40°C至+55°C

⑤工作范围：-40°C至+115°C

⑥抗振性：振动：2-200 Hz，2 g

⑦抗压能力：0,25兆帕

⑧耐真空：<2,5 kPa

⑨抗磁场能力：25公吨
