ketterer直流电机驱动3143.00-V01A06KSMS
| 杨文辉 QQ：2850590598 手机：18301216381 电话：010-64717020-118 传真：010-84786709-666 邮件：sales11@handelsen.cn |
 |
 |
ketterer直流电机驱动3143.00-V01A06KSMS
直流电机驱动 3143系列
额定扭矩 2.8 - 5 Nm
怠速可达 230 rpm。
1 和 2 种常见的驱动器变体
描述

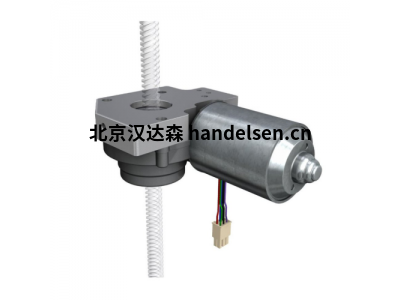

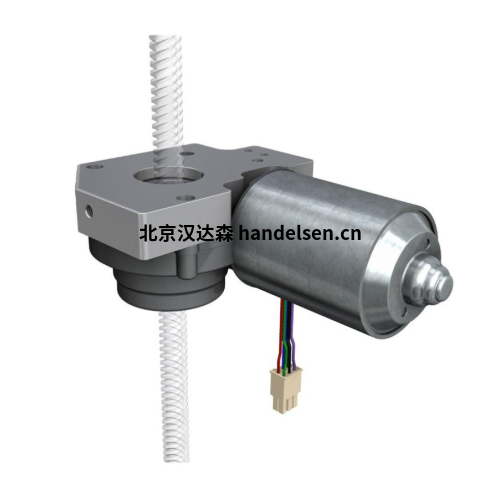

带有蜗轮和连续六角插座的紧凑型 24 V DC 电机
该驱动器是为符合人体工程学的工作台应用而开发的，但也用于许多其他领域。该电缆带有放大器连接器和集成霍尔传感器系统，可以轻松安全地控制整个系统。
特点
两个集成霍尔传感器，用于检测转速和旋转方向
键宽SW6、SW7、SW9的连续六角套筒
可作为“电源组”或“高速版本”
1200毫米电机电缆，包括插头
良好的自抑制性能
可与所有 Ketterer 主轴系统结合使用
技术说明
驱动器的工作范围（额定扭矩）在10000个双冲程的使用寿命下确定。
控制器*调节系统，使速度在驱动器的整个工作范围内尽可能保持恒定。
通过使用带有短路制动器的控制装置，可以显著增加驱动器的保持扭矩。
*配合LogicData控制器Compact-3
|
Baureihe |
3143.00-V01A06KSMS |
3143.00-V01A07KSMS |
3143.00-V02A06KSMS |
3143.00-V02A07KSMS |
|
驱动电机 |
DC Motor 24 V |
DC Motor 24 V |
DC Motor 24 V |
DC Motor 24 V |
|
传感器/电源 |
Hall/5 V DC/0,3 A |
Hall/5 V DC/0,3 A |
Hall/5 V DC/0,3 A |
Hall/5 V DC/0,3 A |
|
电 |
3,9 A bei 5 Nm |
3,9 A bei 5 Nm |
4 A bei 2,8 Nm |
4 A bei 2,8 Nm |
|
防护等级 |
IP30 |
IP30 |
IP30 |
IP30 |
|
怠速 |
115 U/min (24 V) 120 U/min * |
115 U/min (24 V) 120 U/min * |
230 U/min (24 V) 240 U/min * |
230 U/min (24 V) 240 U/min * |
|
空闲时的占空比 |
20% (bei 5 Min.) |
20% (bei 5 Min.) |
20% (bei 5 Min.) |
20% (bei 5 Min.) |
|
额定扭矩** |
5 Nm |
5 Nm |
2,8 Nm |
2,8 Nm |
|
额定负载下的占空比** |
20 s ON 240 s OFF |
20 s ON 240 s OFF |
20 s ON 240 s OFF |
20 s ON 240 s OFF |
|
短期峰值扭矩（<1s） |
9 Nm |
9 Nm |
5 Nm |
5 Nm |
|
推动力 |
6ktSW6 |
6ktSW7 |
6ktSW6 |
6ktSW7 |
