德国SED进口气动阀385 DN 15 - 100 (1/2″ - 4″)

Type 385 DN 15 - 100 (1/2″ - 4″)

带有坚

高进 QQ：2850590589   手机：18518172469 电话：010-64717020-115 传真：010-84786709-666 邮件：sales2@handelsen.cn

常闭（NC），常开（NO）或双作用（DA）。

这种紧凑的设计和轻巧的阀门在塑料盖上具有光滑的轮廓光洁度，可消除灰尘的积聚，并且耐腐蚀。

该执行器设计为免维护隔膜执行器。

提供各种配件用于调节，控制和调节，然后可以在工厂或现场进行组装。

口径         DN 15 - 100

膜片尺寸     MA 25 - 100

阀体材质     精密铸造1.4435 / 316L

             精密铸造1.4435 / 316L-PFA-衬里

             S.G.铁EN-GJS-400-18-LT（GGG40.3）-PP衬里

             S.G.铁EN-GJS-400-18-LT（GGG40.3）-PFA衬里

             铸铁EN-GJL-250（GG 25）

             铸铁EN-GJL-250（GG 25）-硬橡胶衬里

             碳钢EN-GP-240-GH（GS-C25）

连接类型     螺纹插座：DIN ISO 228

             法兰：EN 1092 PN10 / 16，ANSI Class 125/150

薄膜材质     EPDM, PTFE, NBR, FPM

执行器材料   295型，阀盖不锈钢，手轮PA-GR，上升手轮

            289型，PA-GR，上升手轮

max工作压力  10 bar (150 PSI), DN 15 - 50

             7 bar (100 PSI), DN 65 - 100

温度范围     -10°C至+80°C，取决于隔膜和阀体材料

控制功能    单作用（NC或NO）和双作用（DA）气动隔膜执行器

PP-GR的隔膜执行器的特点是坚固耐用，结构紧凑，使385成为苛刻和化学侵蚀性应用的理想选择。

数据参数

气动执行器

执行器材料   PP-GR

max压力      NC: 6 bar (87 PSI)

             NO/DA: 5 bar (72 PSI)

控制介质    NC:
0,16 NL, DN 15 - 25
0,36 NL, DN 32 - 40
1,15 NL, DN 50
2,1 NL, DN 65 - 80
2,5 NL , DN100
NO/DA:
0,06 NL, DN 15 - 25
0,11 NL, DN 32 - 40
0,32 NL, DN 50
2,2 NL, DN 65 - 80
2,5 NL , DN100

控制介质温度 Max. 40 °C

环境温度   -20 °C to +50 °C

385型

气动阀DN 15-80 mm（1/2“-3”）

塑料膜片执行器

特点

塑料隔膜执行器直接安装在阀体上

执行器高抗热传递

光滑的外观设计非常适合冲洗

控制空气连接与流向成90°

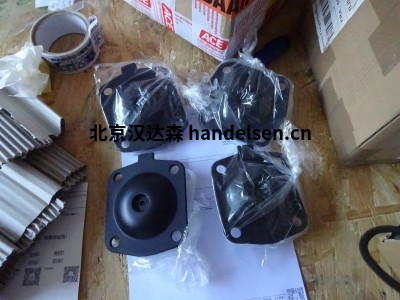

密封膜片

柔性隔膜悬挂

常规

消除水锤

取决于隔膜材料，适用于所有中性和腐蚀性，气态和液态介质

流向可以是任意方向

密封

无腔体

阀门不受污染介质的影响

没有任何腐蚀

可选的

提供各种控制设备和附件，也可用于改装

在HS-Design中，介质温度最高可达150°C
