phytron电机系列

phytron-elektronik高精度、高扭矩、平稳运行

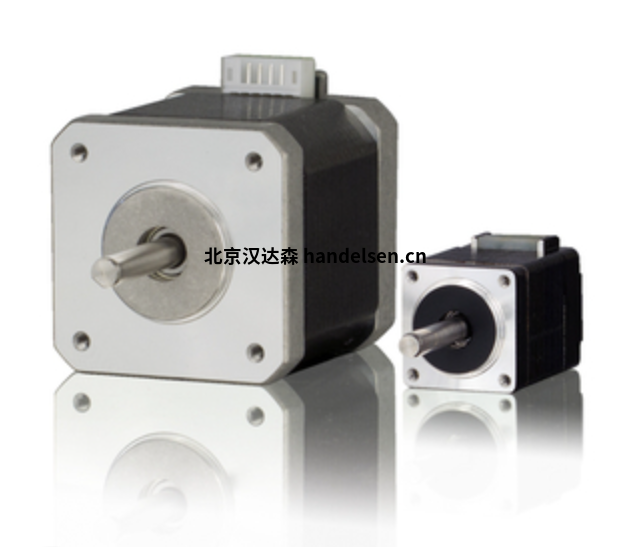

我们的电机系列phyBASIC结合了操作特性。
这使得phyBASIC电机适用于制造业的标准应用。 运行性能、高扭矩和坚固的工艺使phyBASIC成为快速精确定位任务中 IP 40 环境的选择。

技术细节

• 两相步进电机

• 保持扭矩从 50 mNm 到 7.2 Nm

• 边缘尺寸从 20 至 86 mm

• 台阶数（标准） 200

• 步进精度为 5 %，适用于 1.8° 步进电机

• 工作电压物理基础 20，28，42 （NEMA 8， 11， 17）： 36 至 48 V直流
  物理基础 56， 86 （NEMA 23， 34）： 72 V直流

• 标准连接：4 引脚并联

• 防护等级 IP 40

• 绝缘等级 B，130 °C

• 绝缘电阻 100 MΩ

• 包括带配接连接器的电缆

选项：

• 齿轮
• 后轴
• • 市场
  • 设备、机器和设备制造
  • 簇绒机
  • 贴标技术
  • 后处理和包裹处理
  • 装配自动化
• • • Ordering code
    • phytron-elektronik phyBASIC-20-1-200-0,6-4Lp-JST-200
    • phytron-elektronik phyBASIC-28-1-200-1,6-4Lp-MOLEX-300
    • phyBASIC-42-1-200-1,5-4Lp-JST-300
    • phyBASIC-42-3-200-1,5-4Lp-JST-300
    • phyBASIC-56-2-200-2,2-4Lp-JST-300
    • phyBASIC-56-3-200-2,0-4Lp-JST-300
    • phytron-elektronik phyBASIC-86-1-200-5,0-4Lp-300
    • phytron-elektronik phyBASIC-86-2-200-5,0-4Lp-300
  • • phytron-elektronik与 ZSS 一样，ZSH 步进电机在每个动作中都设置了口音。它们扩展了直径为 57 至 107 mm 的 ZSS 电机。

  • • 技术细节

      • 用于单极或双极性控制模式的两相混合式步进电机
      • 保持扭矩从 0.45 到 17 Nm
      • ZSH 直径： 57 至 107
      • 兼容 NEMA
      • 步数/转： 200， 步距角： 1.8°
      • 保护模式：IP54，IP68（根据要求提供）
      • 允许表面温度：-30 °C 至 +80 °C
        （短时间达 100 °C）

      可用型号：

      • 尺寸和绕组：参见数据手册中的表格
      • 自由电线端或接线盒
      • 双轴
      • 齿轮
      • 电机制动器
      • 编码器

      phytron-elektronik E50系列编码器监控电机的运动。和一个Phytron控制器一起




      （例如MCC或phyMOTIONTM系列）可以控制和监控步进电机的负载角度。超过允许负载角时（例如，当电机运行中断时）




      向下）控制单元将产生错误信号。




      特色






      •与铸造连接的标准版本相比，发动机尺寸没有变化




      盒子（ZSH 56除外）




      •编码器集成在电机外壳中




      •防护等级高达IP68




      •机械和气候环境条件的所有要求（振动、抗冲击、，温度和湿度）完全填满。




      •对编码器信号进行评估，并在产生误差的情况下实现步进角控制




      信号可以通过使用MCC或phyMOTIONTM系列的Phytron控制器来完成。
      phytron-elektronik ZSH 87 3 200 10 H200 PLE 12:1 IP68 4


      phytron-elektronik电机系列
