Stuewe HSD型机械收缩盘

Stuewe HSD型机械收缩盘

   Stuewe您提供最佳摩擦轴毂连接。Stuewe凭借产品，现在已进入第三代的Stuewe代表了70多年的能力和质量。Stuewe除了标准的收缩盘、摩擦锁紧装置、联轴器或万向轴连接之外，Stuewe还为您的应用开发定制的特殊解决方案。Stuewe的摩擦轴-轮毂连接基于两个锥形表面相互挤压的作用原理。机械收缩盘的作用原理在视频中得到了很好的展示。摩擦连接用于最高功率和扭矩的安全和无间隙传输。即使是高动态负载也不会出现任何问题。

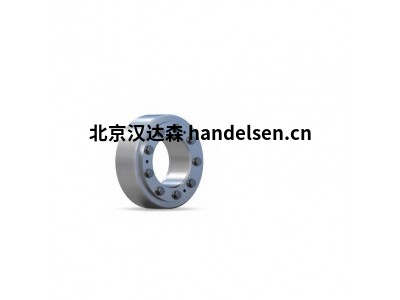

   Stuewe收缩盘HSD型是一种可拆卸的机械元件，用于将空心轴连接到轴上。热缩接头是一种免维护、由于压配合而不受灰尘影响的连接，应用范围很广。HSD 型是风力涡轮机传动系统、包装机或行李分拣系统中轴和轮毂的经济高效连接。



Stuewe机械收缩盘HSD型说明：

(1)在系统运行中，收缩盘处于低流之外。收缩盘上只有非常低的动态载荷并且不会发生磨损。因此，采用正确设计的收缩盘经久耐用。

(2)动力直接从轴传递到轮毂。力的直接流动确保了最高的可传输功率和扭矩。



Stuewe机械收缩盘HSD型系列：

Stuewe HSD 20 轴径20-250mm可传递扭矩0,15 - 18,3kNm低扭矩

Stuewe HSD 21 轴径110-730mm可传递扭矩16-4033kNm中等扭矩

Stuewe HSD 22 轴径9-1050mm可传递扭矩0,02-16493 kNm高扭矩

Stuewe HSD 23 轴径100-1050mm可传递扭矩26-19684 kNm极高扭矩

Stuewe HSD 81 轴直径38-1050mm可传递扭矩 1,5-19958kNm与系列22相同，但扭矩高20-30%

Stuewe HSD 83 轴径100-1050mm可传递扭矩30-23811kNm与系列23相同，但扭矩高20-30%



Stuewe常见型号实例

Stuewe HSD 20系列收缩盘

Stuewe HSD 24 - 20

Stuewe HSD 29 - 20

Stuewe HSD 35 - 20

Stuewe HSD 40 - 20

Stuewe HSD 46 - 20

Stuewe HSD 51 - 20

Stuewe HSD 56 - 20

Stuewe HSD 61 - 20

Stuewe HSD 66 - 20



Stuewe HSD 21系列收缩盘

Stuewe HSD 140 - 21

Stuewe HSD 155 - 21

Stuewe HSD 165 - 21

Stuewe HSD 175 - 21

Stuewe HSD 185 - 21

Stuewe HSD 195 - 21

Stuewe HSD 220 - 21

Stuewe HSD 240 - 21

Stuewe HSD 260 - 21

Stuewe HSD 280 - 21



Stuewe HSD型机械收缩盘
