德国Magtrol测力计系列产品特点介绍

品牌介绍：

谭晶 QQ：2853369887   手机：18518172492 电话：010-64717020-116 传真：010-84786709-666 邮件：sales9@handelsen.cn

60多年来，Magtrol公司一直为客户提供高质量的产品，以测试、测量和控制扭矩-速度-功率、负载-力-重量、张力和位移。Magtrol Inc .总部位于美国，是电机测试设备和磁滞制动器和离合器的领先制造商。位于瑞士的迈特尔公司还提供电机测试设备以及测量、控制和监控负载力、重量和位移的产品。Magtrol为客户提供广泛的测量和控制解决方案，以及卓越的全球销售和服务。

Magtrol提供三种测力计，每种都有不同的制动系统来吸收负载:磁滞、涡流和粉末。Magtrol的测力计、电子设备和软件用于测试所有类型的电动和气动马达、燃气发动机和齿轮头，以及伺服驱动器和逆变器。

有超过50台测力计可供选择，并提供定制的电机测试系统(CMTS)，几乎可以满足所有电机测试要求。

产品说明：

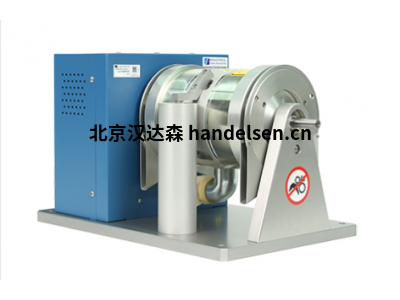

磁滞制动测力计(HD系列)用途广泛，非常适合在低到中等功率范围(最大14 kW间歇负载)进行测试。使用滞后制动系统，测力计不需要速度来产生扭矩，因此可以提供从自由运转到锁定转子的完整电机斜坡。制动器冷却由对流(无外部来源)、压缩空气或专用鼓风机提供，具体取决于型号。所有磁控磁滞测力计的精度额定值为满量程的0.25%，具体取决于尺寸和系统配置。

为了更好地将测力计集成到系统中，Magtrol提供了长底板和短底板。当与丁字槽工作台和磁控可调电机夹具一起使用时，较短的底板便于电机安装，因为较长的底板更适合台面测试。

特征：

16个标准型号，最大扭矩从2.5盎司英寸到500磅英寸(18毫牛顿·米到56.5牛顿·米)

滞后制动系统:提供独立于轴速度的精确扭矩负载

从空载到锁定转子的电机测试

精度:0.25%(满量程)

空气流量传感器:防止过热和操作失误

标准扭矩单位:英制、公制和国际单位制

底板:有长型和短型两种

定制测力计:用于特殊扭矩和速度要求

轻松校准

迟滞制动系统：

所有磁控磁滞测力计通过独特的磁滞制动系统吸收动力，该系统提供与轴速无关的无摩擦扭矩负载。磁滞制动器通过使用两个基本部件来提供扭矩，这两个部件是网状杆结构和特殊钢转子/轴组件，它们安装在一起，但没有物理接触。在杆结构通电之前，拖曳杯可以在其轴承上自由旋转。当来自场线圈的磁化力施加到磁极结构时，气隙变成磁通场，转子受到磁约束，在磁极结构和转子之间提供制动作用。

规格

模型           最大扭矩范围(公制) 最大扭矩范围    最大速度(转/分)  动能- 5分钟(瓦)   动能-连续(瓦)

HD-106-5C   0.018牛·米      2.5盎司英寸      30,000   35   七

HD-100-5C   0.08牛·米 11盎司英寸       25,000   75   20

HD-400-5C   0.28牛·米 40盎司英寸       25,000   200 55

HD-500-5C   0.85牛·米 120盎司英寸     25,000   400 80

HD-510-5C   0.85牛·米 120盎司英寸     25,000   750 375

HD-505-5C   1.7牛顿·米      240盎司英寸     25,000   800 160

HD-515-5C   1.7牛顿·米      240盎司英寸     25,000   1,500     900

HD-700-5C    3.10米    440盎司英寸     25,000   700 150

HD-710-5C       3.10米    440盎司英寸     25,000   1,500     935

HD-705-5C   6.20牛·米 55磅英寸    25,000   1,400     300

HD-715-5C   6.20牛·米 55磅英寸    25,000   3,400     3,000

HD-800-5C   14.00   125磅英寸  12,000   2,800     1,800

HD-810-5C   14.00         125磅英寸  12,000   3,500     3,000

HD-805-5C   28.0            250磅英寸  12,000   5,300     2,250

HD-815-5C   28.0            250磅英寸  12,000   7,000     6,000

HD-825-5C   56.5            500磅英寸  8,000     14,000   12,000

应用程序

电机:

内燃机(汽车、摩托车、电锯等。)

混合物

电的

液压(航空航天、机械)

泵(液压泵、油泵)

螺旋桨(航空、航海、直升机)

汽车工业，劳动力和/或生产的扭矩测量(公式1，雨刷，电动车窗，起动机，发电机，制动器)

减速齿轮、齿轮箱

离合器、过载离合器

电动阀门钻、气动工具

其他机床

测功机的选择:

磁控测力计涵盖各种扭矩、速度和机械功率额定值。要根据您的电机测试需求选择合适尺寸的测功机，您需要确定最大扭矩、速度和力量应用于测功机:

最大扭矩

重要的是要考虑所有要测试的扭矩点，不仅是额定扭矩，还有锁定转子和故障扭矩。测功机的选择最初应基于最大扭矩要求，以确定最大功率要求为准。

全速

该额定值应被视为独立于扭矩和功率要求，是测功机在自由运行或轻载条件下安全运行的最大速度。不应将其视为可施加全制动扭矩的最大速度。

最大额定功率

这些额定值代表测功机制动系统吸收和散发在测试电机上施加制动负载时产生的热量的最大能力。测功机吸收的功率和产生的热量是施加到被测电机上的扭矩(T)和电机最终速度(N)的函数。这可以用这些功率公式来表示:

国际单位制:       p(瓦特)  =     北地中海     x     每分钟转数 x     (1.047 × 10-1)

英语:     p(瓦特)  =     t(磅英寸)     x     每分钟转数 x     (1.183 × 10-2)

公制:     p(瓦特)  =     吨(公斤厘米)      x     每分钟转数 x     (1.027 × 10-2)

Magtrol的所有控制器、读数器和软件都计算马力

由1马力= 550磅英尺/秒定义。使用该定义:

惠普      =     p(瓦特)  /      745.7

要计算功率，请使用Magtrol的在线电机功率计算器

产品型号：

Magtrol-HD-106-5C

Magtrol-HD-100-5C

Magtrol-HD-400-5C

Magtrol-HD-500-5C

Magtrol-HD-510-5C

Magtrol-HD-505-5C

Magtrol-HD-515-5C

Magtrol-HD-700-5C

Magtrol-HD-710-5C

Magtrol-HD-705-5C

Magtrol-HD-715-5C

Magtrol-HD-800-5C

Magtrol-HD-810-5C

Magtrol-HD-805-5C

Magtrol-HD-815-5C

Magtrol-HD-825-5C
