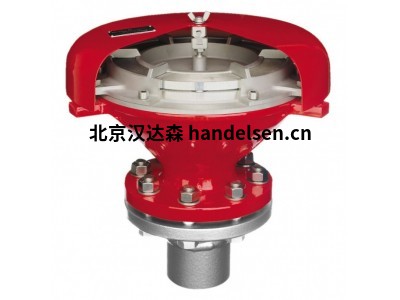

protego阻火器LH/AD-T型

protego阻火器LH/AD-T型功能及说明：

protego LH/AD-T 末端爆燃阻火器通过大气爆燃和阻火器元件上的短时间燃烧来防止火焰传播。该装置通常安装在未加压的容器和工厂设备的通风管线上。该设备配有温度传感器，可立即检测出火焰过滤器表面上的火焰。检测到火焰后，二次措施，例如惰化或关闭关闭阀以阻止蒸汽流向设备，应在60秒内激活并熄灭火焰，以便系统可以安全运行。该装置可防止火焰因短时间燃烧和大气爆燃而传播到容器或工厂中。protego LH/AD-T 由外壳（1）、防风雨罩（2）和 PROTEGO 阻火器单元（3）组成。该设备配有金属防风雨罩。火焰过滤器（4）间隙尺寸取决于设备的预期用途。指定操作条件，如温度、爆炸组和流体的成分，使 PROTEGO 能够为您的应用选择最佳的下线爆燃阻火器。PROTEGO LH/AD-T 系列末端爆燃阻火器可用于从爆炸组 IIA 到 IIC（NEC 组 D 到 B）的物质。®®®®®

protego阻火器LH/AD-T型标准设计可在高达 +60°C / 140°F 的工作温度下使用。可根据要求提供具有特殊温度认证的设备。根据当前的ATEX指令和EN ISO 16852以及其他国际标准进行型式认证。

protego阻火器LH/AD-T型特征：

-爆燃阻火器，短时间防燃，生产线末端

-带保护屏的天气罩可保护 PROTEGO 阻火器单元免受环境影响，例如筑巢动物和天气条件®

-适用于 DN 50/2"- 双 DN 800/32"- 管道

-无故障维护

-先进的设计，适用于更高的工作温度

-防止大气爆燃和短时燃烧

-运行和生命周期成本低

-高性价比的阻火器

-经济高效的备件

protego阻火器LH/AD-T型技术参数：

防爆组选型

台捷	喷出Gr. （IEC / CEN）	气体组
≥ 0，65 毫米	IIB3	C
< 0，5 毫米	国际工商大会	B

可根据要求提供特殊认证

最高工作温度规格

≤ 60°C / 140°F	最大允许工作温度（以 °C 为单位）
-	指定

可根据要求提供更高的工作温度

法兰连接类型

EN 1092-1;表格 B1

ASME B16.5 CL 150 R.F.

可根据要求提供其他类型

设计类型和规格

提供以下设计：

爆燃阻火器，生产线末端，基本设计

低密度/抗日-T

可根据要求提供特殊设计

protego阻火器LH/AD-T型尺寸：

要选择公称尺寸（DN），请使用以下页面上的流量图表

断续器	一个	b	c*	c*
			IIB3	国际工商大会
50 / 2"	100 / 3.94	240 / 9.45	530 / 20.87	550 / 21.65
80 / 3"	150 / 5.91	295 / 11.61	560 / 22.05	580 / 22.83
100 / 4"	200 / 7.87	350 / 13.78	585 / 23.03	605 / 23.82
150 / 6"	300 / 11.81	600 / 23.62	630 / 24.80	655 / 25.79
200 / 8"	300 / 11.81	600 / 23.62	630 / 24.80	655 / 25.79
250 / 10"	400 / 15.75	800 / 31.50	750 / 29.53	770 / 30.31
300 / 12"	400 / 15.75	800 / 31.50	740 / 29.13	760 / 29.92
350 / 14"	600 / 23.62	1000 / 39.37	800 / 31.50	820 / 32.28
400 / 16"	600 / 23.62	1000 / 39.37	790 / 31.10	815 / 32.09
500 / 20"	700 / 27.56	1200 / 47.24	810 / 31.89	835 / 32.87
600 / 24"	800 / 31.50	1200 / 47.24	935 / 36.81	960 / 37.80
700 / 28"	1000 / 39.37	1500 / 59.06	975 / 38.39	995 / 39.17
800 / 32"	1200 / 47.24	1700 / 66.93	1015 / 39.96	1035 / 40.75
