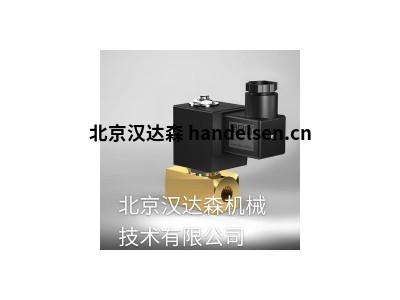

  • 产品照片
  • 产品照片
  • 产品照片

法兰阀24TH系列GSR Ventiltechnik直供



最小起订货量

  • 无限制

您可能还关注相似产品
  • 主营产品|阀门
  • 公司荣誉|
供应产品分类
  • 暂无分类
本页信息为汉达森武志鹏原厂生产的产品“法兰阀24TH系列GSR Ventiltechnik直供”产品信息,如您想了解更多关于“法兰阀24TH系列GSR Ventiltechnik直供”价格、型号、厂家的相关信息,请致电我们,或QQ在线交谈。
品牌GSR Ventiltechnik 有效期至长期有效 最后更新2021-09-30 10:33
浏览次数0

法兰阀24TH系列GSR Ventiltechnik直供

武志鹏
QQ:2850590584  点击这里给我发消息
手机:17718588643
电话:010-64714988-214
传真:010-64714988-668
邮件:tk3@handelsen.cn
武志鹏邮箱:tk3@handelsen.cn电话:010-64714988-214 武志鹏微信二维码
法兰阀24TH系列GSR Ventiltechnik直供

电磁线圈的加热和功率
GSR默认电磁阀设计用于在正常操作下连续运行(100%ED =通电时间)
条件。电磁线圈的拉力基本上受以下三个因素影响:
电磁线圈的自发热
中温
环境温度
GSR电磁线圈默认情况下设计为最高+35°C的环境温度。本规范适用于
相应阀的数据表中规定的最大允许工作压力,100%占空比和介质
温度+200°C。

其特点:连接法兰DN65-DN200

详细信息:

技术数据表
24TH型
2/2向电磁阀
NC-阀门常闭(标准配置)
否-阀门常开(可选)
力控式活塞设计阀。不需要压差
操作。在标准(NC)中,阀通过弹簧力关闭。
电磁阀可扩展温度范围
技术规格
控制类型操纵杆
设计活塞设计
连接法兰DN65-DN200
EN 1092-1表格B1 / B2
垂直安装执行器
压力0-40 bar(请参阅第2页的表)
中度清洁,中性,气态和液体
媒体
最高粘度22mm²/ s
温度范围中:-40°C至+200°C
环境温度:-40°C至+50°C
考虑到第4页所述的限制
阀体材料球墨铸铁EN-GJS-400-18-LT
铸铁EN-GJL-250
铸钢GP240 GH
不锈钢1.4581
金属内部零件黄铜和不锈钢
密封聚四氟乙烯
电源电压AC〜24V,110V,230V
通过外部整流器(包含在交付中)
直流= 12V,24V
根据要求提供其他电源电压
电压容差-10%/ + 10%
功率
消费
T272 = 60瓦
T352 = 80瓦
T402 = 180瓦
防护等级IP65根据DIN 60529
占空比100%ED-VDE 0580
连接类型接线盒
阀门特点
对于高达+200°C的介质温度
不需要压差
使用寿命长
优质材料
坚固的密封元件

DN座Ømm Kv值m³/ h标准型T272 T352 T402
65 65 75,0 .2407 / .. 04 / 0-25 0-40-
80 80 97,0 .2408 / .. 04 / 0-16 0-40-
100100143,0 .2409 / .. 04 / 0-12 0-20-
125125240,0 .2410 / .. 04 /-0-9 0-25
150150370,0 .2411 / .. 04 /-0-4 0-25
200200625,0 .2412 / .. 04 /--0-20
表中提到的流量适用于最坚固的盘管。
最高压力0-13 bar,EN-GJL-250阀体PN16
3/4
24TH型
尺寸图
身体PN16
线圈T272 T352 T402




当对其他影响参数应用较低的值时,可能会导致较高的环境温度。当最大
工作压力和最大假设介质温度不允许高于最高温度,则环境温度为+50°C。
+180°C。除此之外,可能会偏离默认设计温度范围,例如当温度线圈或其他
使用建设性措施。请与GSR总部联系以讨论具体应用。
有关操作条件的更精确的规格和技术数据,请参见产品的数据表。
电磁线圈和电磁阀。请注意,永久加载的线圈的表面温度会
仅通过线圈的自热即可将温度升高到+120°C。计算了我们默认电磁阀的功耗
根据DIN VDE 05820,线圈温度为+20°C
