德国Effgen正品品质硬质研磨工具常规磨削工具

一、Effgen品牌介绍

在德国宝石区域的心脏地带，Effgen Lapport Schleiftechnik是全球范围内独特的磨削和修整工具系统提供商。

一百多年来，Effgen Lapport Schleiftechnik一直为客户提供个性化的解决方案，以满足苛刻的磨削任务。最初，人们开发了一些工具，用它们可以比迄今惯用的方法更精确，更经济地加工宝石。个人使用的产品很快变成了周围宝石切割店的诱人产品。如今，Effgen Lapport Schleiftechnik服务于几乎所有工业研磨应用。出色的客户服务和称职的技术支持是理所当然的。产品范围从传统的研磨工具到高性能的研磨工具和修整工具。广泛的产品范围和服务理念使Effgen Lapport Schleiftechnik成为系统供应商。Effgen Schleiftechnik的产品组合包括具有电，金属，陶瓷和合成树脂结合剂的超硬研磨工具。直径范围为0.08至1,600 mm，具体取决于应用和产品类别。修整工具是由Effgen Schleiftechnik生产的，可以作为立式和旋转型。旋转修整工具可作为外形修整工具使用，对于最高精度要求，后者也为负版本。

二、Effgen产品分类;

硬质研磨工具

常规磨削工具

Effgen产品型号举例说明：

Effgen SK-490-19(23)-2-R0,4-W30/W3-G10-B252

Effgen SK-110-W45-G20-D601 MS-AL



修整工具

三、Effgen产品介绍

1.Effgen硬质研磨工具；EFFGEN Schleiftechnik的磨削工具使用了非常坚硬的颗粒材料金刚石或立方氮化硼（英语：立方氮化硼cBN）。通过正确选择和配合预期用途，他们可以以技术上和经济上最优的方式解决您的研磨任务。

金刚石用于玻璃，碳化物，陶瓷，塑料和石材的高性能研磨。由于其对碳的亲和力，钻石不太适合加工黑色金属材料。立方氮化硼非常适合作为此类加工任务的颗粒材料。它缩小了传统磨料和金刚石之间的间隙。立方氮化硼适用于机械加工各种材料，包括高速钢，冷热加工钢，不锈钢和耐蠕变钢，铬和钛合金。

Effgen硬质研磨工具分类：电刷、烧结金属结合剂、陶瓷胶、树脂胶

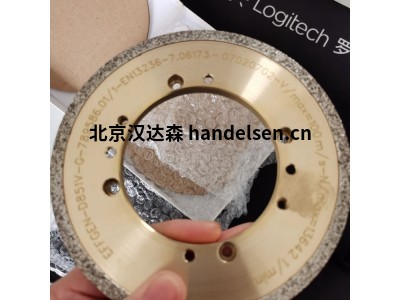

1.1Effgen、电刷；高切削率，易于磨削

通过电流结合，将颗粒通过电流涂层（优选镍）结合到基体。电流键的高保持力可形成薄层，从而产生较大的晶粒突起。电镀粘结的研磨工具的特点是切削速度高且易于研磨。

电镀磨具可以高精度制造为轮廓磨轮。为此，我们根据客户图纸制造所需的基体。我们可以为成品研磨工具配备新的电磨料涂层。

主要应用领域是硬金属，预烧结陶瓷，铁氧体，电碳，石墨，热固性塑料和纤维增强塑料（例如CFRP和GFRP）的粗磨，精加工和干磨和湿磨的精磨。

电镀研磨工具的直径范围为0.3至1,200 mm。可以提供的最大宽度取决于直径，最大为1200毫米。直径在400至600毫米之间的轮廓工具的典型公差在±0.02毫米范围内。可根据要求提供±0.003 mm的公差。

1.2、Effgen烧结金属结合剂；耐磨且对冲击不敏感

烧结金属结合剂的研磨工具，由于结合物的机械强度以及使用块状，防断裂的晶粒类型，比具有陶瓷或合成树脂结合剂的研磨工具具有更高的耐磨性和对冲击的敏感性。相比之下，可达到的金属去除率较低

具有研磨金属结合剂的金刚石研磨工具优选用于研磨非金属材料，例如陶瓷材料，玻璃等。EFFGEN Schleiftechnik的专长是烧结的金属结合研磨工具，用于加工带有或不带有超声支持的坚硬易碎材料，例如石英玻璃和Zerodur。

烧结金属结合研磨工具的直径从1.5到500毫米不等，最大覆盖宽度为100毫米。直径最大为400 mm的带有封闭涂层的金属结合切割片是可行的。直径最大为1,400 mm的工具可作为分段切割盘使用。

1.3、Effgen陶瓷胶；确保最大同心度

带有陶瓷结合剂的研磨工具可以在机器上成型。磨削主轴上的轮廓保证最大的同心度。剖析后无需额外锐化。这种键合的特点是切割性能高。较大的孔隙空间可确保在接触区域充分提供冷却润滑剂。

陶瓷粘结的研磨工具是加工钢材的首选。

具有陶瓷结合剂的研磨工具的直径为5至750毫米。提供用于双面表面磨削的工具，最大直径为1200毫米。

1.4、Effgen树脂胶；EFFGEN SCHLEIFTECHNIK的创新

树脂粘结的研磨工具非常容易研磨，其特点是冷却，对工件友好，研磨率高。它们优选用于研磨硬质金属，金属陶瓷，高合金钢和其他金属材料。

合成树脂键的进一步发展是金属杂化键。它结合了合成树脂键的正特性和金属烧结键的正特性。结果改善了晶粒保持力，耐磨性，耐热性和导热性。
仍具有良好的可穿戴性。不同粘结性能的目标组合可显着提高研磨工具的性能。

EFFGEN Schleiftechnik的一项创新是与非常坚硬的颗粒材料形成弹性结合。它最初是为抛光加工中心上的相关功能表面而开发的。它们的使用可改
善表面质量并减少碎裂。此外，可以使用合适的加工参数对刀刃进行修整。粘结系统也适用于光学，陶瓷和其他金属材料的精细和抛光研磨。

树脂粘结研磨工具的直径范围为4至750 mm，最大宽度可达500 mm。

2.Effgen常规磨削工具；您的常规磨削工具合作伙伴

在LAPPORT Schleiftechnik的产品中，将碳化硅或各种类型的刚玉磨料加工成高质量的工具。使用来自认证供应商的最优质原材料。磨料工具以合成
树脂和陶瓷的粘结形式生产。我们自己的开发部门正在不断开发新产品。

旋转磨具的直径范围可以从50到1200 mm。此外，LAPPORT Schleiftechnik还提供各种磨刀石和磨刀石。

通过正确选择和配合相应的应用，LAPPORT Schleiftechnik的产品可以在各个方面从技术上和经济上解决您的研磨任务。最快的方法是根据手头的任务
在现场协调工具的需求。这样，我们可以根据您的制造能力共同制定策略和程序。

常规磨削工具分类：陶瓷胶、树脂胶

2.1、Effgen陶瓷胶；陶瓷结合剂

陶瓷粘合系统是由Lapport Schleiftechnik用各种精心选择的原材料成分制成的，并且满足最高要求。这为通过多孔和高度多孔结构的最高切削效率与出色
的晶粒保持性能相结合提供了可能性，从而延长了刀具寿命。

陶瓷结合剂研磨工具被用于许多应用领域。这包括平摆和深磨操作，以及尖端和无心之间的外部圆形应用。

2.2、Effgen树脂胶；树脂粘合剂由有机粉末和液体树脂制成。因此，它们容易老化，这在很大程度上受到存储条件的影响。变化的湿度，较大的温度波动
或强烈的直射阳光在这里起着决定性的作用。在LAPPORT Schleiftechnik的生产过程中会不断监控这些因素，以确保始终如一的产品质量。

由于可以实现高切屑量，合成树脂键在钢铁行业的粗磨领域中大量使用。这些键对于冷热切割，铸件清洁和辊磨必不可少。另一方面，这些系统也可以用
于获得最佳表面，例如在医疗技术或光学和钟表行业。

3.Effgen修整工具；您的修整工具合作伙伴

不断缩小的尺寸和形状公差以及对表面质量日益增长的经济效率是现代制造技术对磨削的要求。研磨工具的修整对于可达到的结果非常重要。

通常，常规的研磨工具可以用固定和旋转的修整工具进行修整。极硬的磨削工具应尽可能配以旋转工具。修整工具的选择取决于工具成本，修整时间和要修
整的砂轮轮廓的标准。

修整工具分类；旋转修整工具、站立式修整工具

3.1、Effgen旋转修整工具；速介绍复杂的配置文件

型材修整卷

通过将修整工具插入磨削工具中来创建轮廓。优点是可以将复杂的轮廓快速引入到磨削工具中，每个工件的修整成本低，表面质量好，并且可以优化利用机
床的产能。主要应用领域是汽车和供应商行业，滚子轴承行业，驱动技术，涡轮机行业，精密工具和机械工程。

电镀负轮廓修整辊具有严格的公差。在积极的过程中，它们的生产比修整工具的生产更为复杂。在使用中，采用负压工艺制造的异型修整工具的特点是使用
寿命更长。负轮廓滚轮修整器主要用于批量生产复杂，高精度的轮廓。

路径控制的修整工具（CNC压纸辊）

使用路径控制的修整工具，仅用一种工具就可以创建不同的砂轮轮廓。存在用于各种类型的砂轮的修整工具的优选制造工艺。因此，可以在较大范围内具体
地影响修整结果。具有正电镀涂层的修整工具在一层金刚石涂层上进行涂覆。这实现了恒定的有效修整宽度。这些修整工具用于对陶瓷结合的cBN砂轮，高
档刚玉和特殊刚玉砂轮进行仿形。

对于由高级刚玉和特殊刚玉制成的常规磨削工具，可使用电镀负压工艺以及浸渗工艺中的修整工具。此处最大的区别在于，渗透型通过研磨金刚石涂层来实
现其高精度，而电镀型则通过其制造过程来实现。此外，可以实现的凸半径是不同的。半径小的修整工具也部分地适合修整玻璃化的粘结砂轮。

3.2、Effgen站立式修整工具；立式修整工具

对包含刚玉或碳化硅作为磨料的研磨工具的修整要求如下：

恢复砂轮的同心度和几何形状

恢复所需的砂轮有效粗糙度

清洁砂轮切割面

在修整过程中，会露出一层新的可切割研磨介质。将合适的修整工具牢牢地夹在中间并用力引导。修整运动（进给和进给）由修整工具或砂轮进行。修整工具
的移动顺序决定了要修整的砂轮的几何形状。它的硬度和耐磨性优于所有其他材料，是金刚石修整任务的前提。
