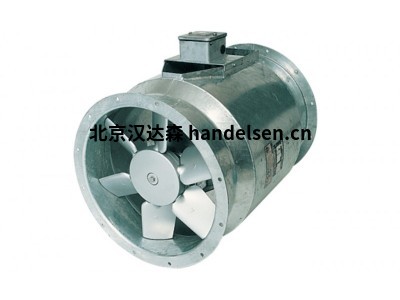

HT JM 翼型轴流风机 英国 Flakt Woods
Fläkt Woods 2100系列型号及货
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
型号:2101GP/315 货号:NG313611
型号:2101GP/315 货号:NG313412
型号:2101GP/355 货号:NG353611
型号:2101GP/355 货号:NG353412
型号:2101GP/400 货号:NG403611
型号:2101GP/400 货号:NG403412
型号:2101GP/450 货号:NG453611
型号:2101GP/450 货号:NG453412
型号:2101GP/500 货号:NG503611
型号:2101GP/500 货号:NG503411
型号:2101GP/630 货号:NG633811
型号:2101GP/630 货号:NG633612
型号:2101GP/710 货号:NG713613
型号:2101GP/315 货号:NG313431
型号:2101GP/355 货号:NG353432
型号:2101GP/400 货号:NG403432
型号:2101GP/450 货号:NG453433
型号:2101GP/500 货号:NG503433
型号:2101GP/630 货号:NG633832
型号:2101GP/630 货号:NG633633
型号:2101GP/710 货号:NG713631
型号:2102/315 货号:NH311413
型号:2102/355 货号:NH351413
产品介绍
JMv® 翼型轴流风机
Woods JMv Aerofoil 可提供高达 84% 的空气动力学效率、低 SFP 以及显着的运行成本和碳排放减少。
创新的 CFD 优化设计。提高空气动力学效率
高效设计降低运行成本：降低 27%
全外壳设计——快速、简单且经济高效的安装
我们的 JMv 产品是一款全箱式轴流风机，可提供高效性能。每个叶轮均由高压压铸铝制成，并使用实时射线照相（根据 ASTM E-155）进行 X 射线检查，以确保产品的完整性和质量。
叶轮经过精密平衡，以最大限度地减少振动水平并确保平稳运行。叶轮叶片安装在轮毂和夹板组件中，允许手动调节叶片桨距角，从而提供性能灵活性。
我们的设计融合了我们创新的“VCC”技术，该技术使用高扭转叶片、叶片特征、空气动力学优化的轮毂设计、一体式 2 级导叶和（对于更大尺寸）叶轮旋转器，以提供出色的节能性能。Woods Air Movement 产品。
JM 翼型轴流风机
Woods JM Aerofoil 风扇提供高空气动力学效率（高达 77%）和低特定风扇功率。这些优势是通过使用 Aerofoil 截面叶轮叶片和空气动力学优化的轮毂设计实现的，可提供最高的运行效率
高效叶轮设计降低了 SFP 值和运行成本
可调螺距叶轮提供精确的性能
短或长外壳选项提供安装灵活性
Woods JM 产品可用作全箱式或短箱式轴流风扇，可提供高效性能。每个叶轮均由高压压铸铝制成，并使用实时射线照相（根据 ASTM E-155）进行 X 射线检查，以确保产品的完整性和质量。
叶轮经过精密平衡，以最大限度地减少振动水平并确保平稳运行。叶轮叶片安装在轮毂和夹板组件中，允许手动调节叶片桨距角，从而提供性能灵活性。Woods Air Movement 产品。
JM分叉200°C轴流风机
高品质风扇设计用于承受持续的高温，并带有受保护的电机，不会暴露在气流中的任何颗粒中
电机安装在气流外
适合在 100°C 至 200°C 的温度范围内连续运行
可调螺距叶轮提供精确的性能
400 毫米至 1000 毫米直径
体积流量：高达 19 m 3 /s
静压：高达 1000 Pa
风扇空气动力学性能通过 ISO 5801 认证
安装噪音低
工作温度 : 100°C 至 200°C 连续
带整体法兰的热浸镀锌风扇外壳
电机安装在气流外
标配 IE2 电机
过热保护（标准可达 1000mm Ø）
电机防护 IP55
有时需要风扇能够在升高的温度下持续运行，或者当气流中存在颗粒或有害气体时，如果没有保护，则会损坏电机。分叉式风扇将气流围绕电机通道分开，这意味着电机保持在气流之外，因此不会暴露在气流携带的环境中。
分叉风扇用作厨房油烟机排风扇，保护电机免受油脂和高温的影响，此外，分叉风扇还用于空气温度持续高的工业过程（例如铸造厂）或酸或磨料颗粒常见的工业过程中空气流动。Woods Air Movement 产品。
HT JM 翼型轴流风机
JM 翼型叶轮由铝材高压压铸而成，由叶片、轮毂和夹板组成。JM 叶轮可在整个桨距角范围内手动调节
高效叶轮设计降低了 SFP 值和运行成本
可调螺距叶轮提供精确的性能
短或长外壳选项提供安装灵活性
315 - 1600 毫米直径
容量高达 186,500 m 3 /h (51.8 m3/s)
静压高达 2400 Pa
风扇通过 ISO5801 和 BS848 测试
高能效
安装噪音低
电机防护 IP55
HT BSRIA 认证 400°C 2 小时
JM 翼型叶轮由铝材高压压铸而成，由叶片、轮毂和夹板组成。JM 叶轮可在整个桨距角范围内手动调节。所有叶轮组件都使用实时射线照相进行 X 射线检查，并在加工前按照 ASTM E-155 进行检查，以确保铸件的完整性和质量。
叶轮作为风扇组件进行精密平衡，以最大限度地减少振动水平并确保平稳运行。Woods Air Movement 产品。
JTv 超薄型喷射推力风扇
我们的 JTv Slim-Line Car Park Jet Thrust Fan 系列包括单向产品，具有光滑美观的外部线条和集成安装支架，使安装变得容易
美观的设计包括易于安装的一体式安装支架
JTv 产品提供改进的单向推力开发
JTv 系列还提供“最大推力”版本以进一步改进推力开发
Slim Line：现代、流线型的外观、更高的性能，用于分区系统
3 种尺寸可供选择；315 毫米、355 毫米和 400 毫米。包括集成安装支架
50Hz 单向 JTv 性能：33-77N（最大推力 91N）
60Hz 单向 JTv 性能：40-71N（最大推力 88N）
2 速度或逆变器控制的电机
高温电气隔离器或接线盒的选择
可提供防护罩或导流叶片
我们的 Slim-Line 设计具有更美观的外壳，使其成为大多数客户项目和查询的首选产品。该产品由一个带壳的轴流风扇组成，出厂时安装在两个圆柱形、无吊舱的消音器内，这些消音器旨在完全封闭风扇装置。
每个消音器在装置入口和出口处都装有一个喇叭口，以优化推力性能。根据特定客户的需求，单向产品可以配备防护装置（两端），或者也可以配备入口防护装置和排放导流叶片装置。
我们的 JTv 产品变体可以构建以适应 3 种不同的高温规格。标准产品（基本型号）设计用于在 200°C 时提供一次性紧急排烟任务（最长持续时间长达 2 小时），但也有两种其他选项可供选择，以适应 300°C 或 400 ℃。
我们的 200°C 额定单元标配电气隔离器，而我们的 300°C 和 400°C 额定单元标配接线盒。但是，可以将 200°C 额定单元与接线盒安装在一起，或者将一个高温电气隔离器安装到 300°C 和 400°C 额定单元上。
该产品系列的标准保护系统是镀锌饰面，但我们也可以提供各种替代漆面（基于任何标准 RAL 颜色），可能需要以满足特定的项目规范。Woods Air Movement 产品。
JTv 低剖面喷射推力风扇
我们的 JTv 薄型停车场喷射推力风扇系列包括单向产品，具有薄型、节省空间的外壳和集成安装支架，使安装变得容易
具有节省空间的外壳和一体式安装支架，便于安装
JTv 产品提供改进的单向推力开发
JTv 系列还提供“最大推力”版本以进一步改进推力开发
低调的设计可以最大限度地利用空间
3 种尺寸可供选择；315 毫米、355 毫米和 400 毫米。包括集成安装支架
50Hz 单向 JTv 性能：29-68N（最大推力 89N）
60Hz 单向 JTv 性能：34-66N（最大推力 85N）
