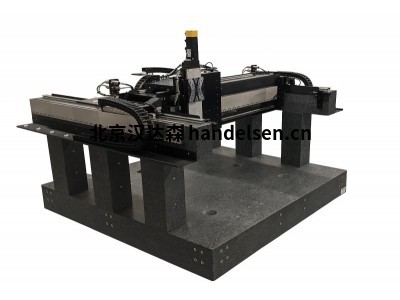

(PI) Physik Instrumente 352 MGS大型直线电机龙门系统
PI用途介绍：
用于高架运动的XY台架。行程范围为1米× 2米
精密循环滚珠轴承导轨
| 华珺 QQ：3400717127 手机：13552869098 电话：010-64717020-123 传真：010-84786709-666 邮件：sales22@handelsen.cn |
 |
 |
绝对编码器
高性能无铁芯直线电机
各种行程。选项和定制调整
灵活的模块化平台
PI概观
MGS龙门系统旨在最大限度地提高需要高架运动的应用的吞吐量。该平台非常适合3D打印、组装、取放、校准、检测和工业自动化应用。
MGS采用预载线性机械轴承，旨在提供最佳的刚度和精度。可以交付可选的不锈钢导轨。
机架轴包含双线性电机和双线性编码器。无铁芯直线电机提供平稳的运动，没有齿槽或吸引力。线性电机和线性编码器是非接触式设备，因此没有反冲、磨损或维护问题。
A-352配有来自ACS的业界领先的控制器和驱动模块，可提供卓越的伺服性能、改善动态性能和误差补偿的高级控制算法，以及一套广泛的软件开发工具。
PI应用领域：
扫描、数字印刷、电子装配和检验、AOI(自动光学检验)、自动化。
选项和定制调整
花岗岩底座
可定制的工作高度
带和不带隔振装置的支架
附加牵引链
高性能电机
直线电机的液体冷却
PI公司简介
德国Physik Instrumente (PI) GmbH & Co.KG成立于1970年，一直致力于微米与纳米定位技术的研发与制造。PI代表着技术性能，定位精度可达纳米。PI可获得的组件独立于市场上，并提供超越现有技术水平的单独解决方案。高度的灵活性为PI的客户提供了显着的竞争优势。
Physik Instrumente提供了超越全球竞争的技术范围和垂直生产范围。然而，PI重要的关注是通过定位解决方案不断地激励客户。今天，无论是在计量、显微，生命科技，还是激光技术，精密加工技术；无论是半导体科技，数据存储技术，还是光电子/光纤，天文等领域，PI的产品和技术正得到越来越广泛的应用，也赢得了越来越广泛的赞誉。
规范
|
移动 |
单位 |
桥轴 |
龙门轴 |
|---|---|---|---|
|
行程范围 |
毫米 |
750, 1000 |
750, 1000, 1500, 2000 |
|
向导 |
|
循环滚珠轴承导轨(润滑和表面光洁度可定制) |
|
|
驱动器 |
|
1 × 无铁芯三相直线电机 |
2 × 无铁芯三相直线电机 |
|
测量系统 |
|
绝对线性编码器，1纳米传感器分辨率，BiSS-C，钢制测量标尺 |
2 × 绝对线性编码器，1纳米传感器分辨率，BiSS-C，钢制测量标尺 |
|
最大值载重量 |
|
30公斤 |
|
|
定位精度，已校准(1) |
m |
2 |
|
|
双向重复性 |
m |
一 |
|
|
XY正交性 |
拉德 |
25 |
|
|
最大值速度，空载(2) |
m/s |
2 |
一 |
|
移动质量 |
公斤 |
4.5 |
根据桥轴的行程范围: 750毫米:65公斤 1000毫米:80千克 |
|
驱动器属性 |
单位 |
每个电机绕组 |
|---|---|---|
|
标称电压 |
五. DC |
70 |
|
峰值电压 |
五. DC |
300 |
|
力常数 |
不适用的 |
27.5 |
|
名义力 |
普通 |
210 |
|
峰值力 |
普通 |
720 |
|
标称电流，有效值 |
A |
7.6 |
|
峰值电流，均方根 |
A |
26.2 |
|
反电动势，同相 |
V s/m |
22.5 |
|
相位电阻 |
Ω |
51.7 |
|
同相电感 |
马绍尔群岛（Marshall Islands的缩写） |
1.4 |
|
多方面的 |
|
|---|---|
|
材料 |
硬涂层铝 由钢制成的导轨，洁净室油脂(根据要求由不锈钢制成的导轨) 不锈钢制成的安装硬件 |
