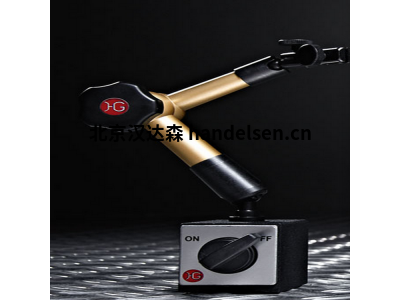

德国Horger Gassler测量支架

德国Horger Gassler测量支架

谭晶
QQ：2853369887

手机：18518172492
电话：010-64717020-116
传真：010-84786709-666
邮件：sales9@handelsen.cn

谭晶邮箱：sales9@handelsen.cn电话：010-64717020-116

国内常用的磁性表座分类：
1、Horger Gassler液压式测量支架

通过拧紧星形夹来完成关节的夹紧。这触发了三脚架内部复杂的液压系统，以极高的刚性夹紧每个接头。三脚架上巨大的油压保证了最佳测量结果和绝对平稳的夹紧过程。由于密封表面的最佳表面质量和最高的工艺质量，三脚架正常使用时的使用寿命通常达到一代以上

2.Horger Gassler机械测式量支架

机械三脚架通过拧紧星形夹来夹紧。在这里，一个复杂的机构在三脚架内部进行操作，从而牢固地夹住各个关节。夹紧是渐进式的，所以每个关节从下到上按顺序排列，以便能够非常快速和舒适地对准。该机构的坚固和精确的结构确保了使用寿命和最高精度。

产品特点：

Horger Gassler液压式测量支架

举例说明

1.液压测量支架大小220(工作半径220mm)
液压测量支架尺寸220mm
锁模力产生            液压
物料                  阳极氧化铝抛光易切削钢/塑料星形旋钮
球关节臂              M6内螺纹
球关节脚              M8外螺纹
保持力的标准应用      7KG
保持电源安全相关应用 5KG
L1                    88mm
L2                    132mm
半径                  220 mm
标准磁铁（LxWxH）     60x50x55 mm
粘合力标准磁铁        800 N可切换
测量台                直径8mm H7和燕尾

2.液压测量支架大小150微型(工作半径150mm)

例如：
液压测量支架尺寸150 Mini
锁模力产生     液压
物料           阳极氧化铝抛光易切削钢
球关节臂       M4内螺纹
球关节脚       M6内螺纹
保持力         4KG
保持电源
安全相关应用   3KG

L1              62mm
L2              90mm
半径            150mm
标准磁块        直径35mm
粘合力标准磁铁 147 N Topfmagnet
测量台          直径 8mm H7和燕尾

根据下面配件，可以确认产品货号
107101 三脚架
107032 三脚架+手臂上的夹持器
107130 三脚架磁铁+手臂上的夹持器+磁铁可旋转微调
107001 三脚架磁铁+手臂上的夹持器

根据下面配件，可以确认产品货号
108399 三脚架
108400 三脚架+测量喙，微调
108420 三脚架磁铁+测量喙，微调

3.液压测量支架大小260(工作半径260mm)

4.液压测量支架大小300(工作半径300mm)

5.液压测量支架大小400(工作半径400mm)

6.液压测量支架尺寸550(工作半径550mm)
