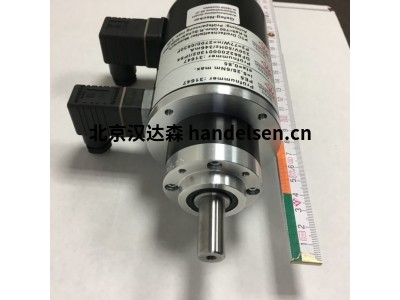

GEFEG-NECKAR 无刷直流电机 MQ5 德国原装进口
应用领域
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
医疗技术
流体技术和泵
电梯等家庭应用
印刷业
环境与能源技术
机械工业
直流电动机
部分型号及参数
无刷直流电机MQ 5
操作：在外部标准控制器上（块换向）；通过3个霍尔传感器感应转子位置
连接：用于电源和传感器的K4接线盒
转子： 4极钕磁铁，由于连续角磁化而产生低齿槽转矩
使用寿命： 20,000小时，S1负荷
绝缘垫等级： F（155°C）
保护系统： IP 44，可选，最高IP 65（IP 69）
特殊版本：专为短时工作而设计，可根据要求提供更高的性能，附加电压和速度
选项：热保护，特殊轴，特殊法兰，不锈钢
无刷直流电机MQ 6
操作：在外部标准控制器上（块换向）；通过3个霍尔传感器感应转子位置
连接：用于电源和传感器的K4接线盒
转子： 8极钕磁铁，由于连续角磁化而产生低齿槽转矩
使用寿命： 20,000小时，S1负荷
绝缘垫等级： F（155°C）
保护系统： IP 44，可选，最高IP 65（IP 69）
特殊版本：专为短时工作而设计，可根据要求提供更高的性能，附加电压和速度
选项：热保护，特殊轴，特殊法兰，不锈钢
无刷直流驱动器MQC 6
集成换向
操作： 3个霍尔传感器感测转子位置
连接：用于电源和传感器的K4接线盒
转子： 8极钕磁铁
控制：通过CAN总线（CANopen，Drive Profile DSP-402）或数字/模拟I / O
使用寿命： 20,000小时，S1负荷
绝缘垫等级： F（155°C）
保护系统： IP 44，可选，最高IP 65（IP 69）
特殊版本：专为短时工作而设计，可根据要求提供更高的性能，附加电压和速度
选项：热保护，特殊轴，特殊法兰，不锈钢
无刷定位驱动器MSA 8
CANopen，Profibus-DP，集成4 Q控制器，正弦换向，绝对多圈编码器，运行记录可编程
转子： 4极钕磁，低齿槽
寿命： 20,000小时，S1值班
隔离等级： B，可选F
防护等级：IP 44，可选，最高IP 65
环境温度： -15°C ... 40°C
保护：过热保护，电流限制
无刷定位驱动器MSA 95
CANopen，Profibus-DP，集成4 Q控制器，正弦换向，绝对多圈编码器，运行记录可编程
转子： 4极钕磁，低齿槽
寿命： 20,000小时，S1值班
隔离等级： B，可选F
防护等级： IP 44，可选，最高IP 65
环境温度： -15°C ... 40°C
保护：过热保护，电流限制
带永久磁铁的直流电动机Pg 63
连接：连接电源，电池，PWM控制器或控制放大器，最大工作电压的残余纹波。5％电缆连接，可选的插入式连接器
换向：使用12部换向器的机械换向
磁系统： 2极永久铁氧体磁体
使用寿命： 3,000小时，S1负荷
绝缘垫。等级： B，可选F
保护系统： IP 40，可选IP 54
特殊型号：专为短时运行而设计，可根据需要提供高性能，附加电压和速度
选项：特殊轴，定制设计
交流电动机
部分型号及参数
三相异步电动机Ds 90 4极
连接： 400 V / 50 Hz三相系统，用于其他电源电压/频率的可选设计，用于3 x 230 V的变频器的可选设计，电缆连接，可选的插入式连接器
使用寿命： 20,000小时，S1值班
绝缘垫。类别： F
保护系统： IP 00（开放式设计）
特殊型号：高性能的短时工作设计
选项：热保护，特殊轴，定制设计
三相异步电动机D 8 4极
连接： 400 V / 50 Hz三相系统，用于其他电源电压/频率的可选设计，用于3 x 230 V的变频器的可选设计，使用K22型插入式连接器的标准连接
使用寿命： 20,000小时，S1值班
绝缘垫。等级： B，可选F
保护系统： IP 44，可选，最高IP 65
特殊型号：高性能的短时工作设计
选项：热保护，特殊轴，特殊法兰，定制设计，不锈钢
三相异步电动机Dg 71 4极
连接： 400 V / 50 Hz三相系统，用于其他电源电压/频率的可选设计，用于3 x 230 V的变频器的可选设计，使用接线盒的标准连接
使用寿命： 20,000小时，S1值班
绝缘等级： B，可选F
保护系统： IP 44，可选，最高IP 65
特殊型号：高性能的短时工作设计
选项：热保护，特殊轴，定制设计，底脚安装
单相异步电动机Eg 71 2极
连接： 230 V / 50 Hz交流系统，110 V / 60 Hz或其他电压/频率的可选设计，需要运行电容器，电缆连接，可选的插入式连接器
使用寿命： 20,000小时，S1值班
绝缘垫。等级： B，可选F
保护系统： IP 40
特殊型号：高性能短时工作设计，合金转子，更高的启动扭矩
选项：热保护，特殊轴，定制设计
可逆（Υ-Δ）异步电动机KD 8 4极
连接： 230 V / 50 Hz（需要运行电容器）或400 V / 50 Hz三相系统。使用K4接线盒进行连接
使用寿命： 20,000小时，S1值班
绝缘垫。等级： B，可选F
保护系统： IP 44，可选，最高IP 65
特殊型号：高性能的短时工作设计
选项： 热保护，特殊轴，特殊法兰，定制设计
齿轮
部分型号及参数
行星齿轮PM 30
常规：与我们的电机结合使用的多级封闭式行星齿轮。终身润滑脂
外壳：钢环，铝制法兰。用户定义的安装
齿系统技术：内部齿轮，硬化环。直齿式电动机轴，选装在轴上的小齿轮。球轴承端轴
选项：特殊轴
行星齿轮PM 80
常规： 多阶段。与我们的电机结合使用的封闭式行星齿轮。终身润滑脂
住房： 钢环。铝法兰。用户定义的安装
齿系统技术： 内部齿轮。硬化的环。直齿式电机轴。可选的轴装小齿轮。球轴承端轴
选项： 特殊轴
蜗轮GS 3
概述：与我们的电机结合使用的单级蜗轮蜗杆。终身润滑脂
外壳：锌压铸
输出：功率偏差90°，第二个轴端可以。更高的齿轮减速比（η<50％）时自锁。滑动轴承，可选的球轴承
选项：第二轴端
正齿轮Z 6
常规： 与我们的电机结合使用的多级封闭式正齿轮。单齿轮，带滚珠轴承输入轴（背对背2个轴承）。终身润滑脂
外壳： 压铸锌，机械加工。用户定义的安装
齿系统技术： 单独引导的齿轮-小齿轮组合。斜齿进入阶段。球轴承端轴
选项： 行星齿轮
正齿轮Z 89
常规：与我们的电机结合使用的多级封闭式正齿轮。单齿轮，带滚珠轴承输入轴（背对背2个轴承）。终身润滑脂
外壳：压铸锌，机械加工。用户定义的安装
齿系统技术：普通滚针轴承上的齿轮-小齿轮组合。球轴承端轴
选项：行星齿轮
正齿轮M 7
常规：与我们的电机结合使用的多级封闭式正齿轮。单齿轮，带滚珠轴承输入轴（背对背2个轴承）。终身润滑脂
外壳：由块状铝加工而成。用户定义的安装。从所有可触及的侧面进行安装
齿系统技术：单独引导的齿轮-小齿轮组合。斜齿进入阶段。球轴承端轴
选项：行星齿轮
煞车
在关闭电动机后必须在规定的时间或设定的位置停止物质移动时，根据操作情况，会产生不同类型的制动器。在Gefeg-Neckar模块化系统中，首选安装弹簧操作的制动器。
在停电期间出于安全原因将这些制动器保持在制动位置时，这称为电动释放制动。在其他情况下，这称为电磁制动。
特性：
制动器用于缩短制动过程或在静止状态下固定。交流操作的制动器通常与电动机绕组一起打开和关闭，通常用于交流多相电动机。直流制动器用于直流电动机。这些制动器应与电动机电流分开打开和关闭，以防止出现较大的延迟。
故障安全制动器：
这是故障安全操作的弹簧式单盘制动器。制动力由弹簧压力产生，并由电磁场提升。这意味着在断电或断电期间，制动器是有效的。
控制器
部分型号及参数
E25四象限控制器
特性： E55控制器是为两种安装类型而设计的。以及外部或内部安装。我们的电机控制器是专为电子换向电机而设计的。速度控制和调节块换向无刷直流电动机。
CanOpen BUS-Communication是我们的标准和嵌入式。您也可以将其用于有刷或无刷直流电动机。
规格：
电机控制器高达100A
紧凑的DC和BLDC四象限控制器
CAN接口（协议DS301，设备配置文件DS402）
集成数字输入
集成数字输出
集成模拟输入
过载和欠载保护
过热监控
LED中的设备状态通知（电源，状态，错误）
十六进制开关以设置设备节点ID
内置MPU（运动处理单元），可轻松编程
E55 HC四象限控制器
特性： E55 HC控制器设计用于两种安装类型。以及外部或内部安装。我们的电机控制器是专为电子换向电机而设计的。速度控制和调节块换向无刷直流电动机。
CanOpen BUS-Communication是我们的标准和嵌入式。您也可以将其用于有刷或无刷直流电动机。
规格：
电机控制器高达50A
紧凑的DC和BLDC四象限控制器
CAN接口（协议DS301，设备配置文件DS402）
集成数字输入
集成数字输出
集成模拟输入
集成模拟输出
过载和欠载保护
过热监控
LED中的设备状态通知（电源，状态，错误）
十六进制开关以设置设备节点ID
内置MPU（运动处理单元），可轻松编程
USB CAN-Stick 2
USB CAN-Stick可帮助您在电动机和CAN接口之间建立连接。
规格：
CAN接口（基于DS309-3的ASCII协议）
CAN接口
LED中的设备状态通知（电源，状态，错误，CAN Rx，CAN Tx）
总线端子开/关可切换
转速变送器
轴编码器RI 30
根据要求，也可以将轴编码器RV30装入安装在电动机上的壳体中。可以实现IP44至IP65的防护等级。
增量式编码器RV 30
光电轴编码器RV系列可以安装到“ GEFEG-NECKAR”的所有电机系列中。轴编码器可用于最大1024的脉冲。
RV 30具有6个信号输出，可用于IP40防护等级。
