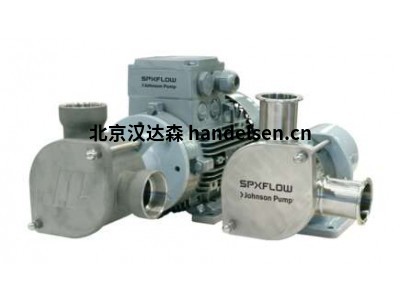

johnson FIP - 柔性叶轮泵

　johnson  FIP - 柔性叶轮泵

　　泵/ 正排量泵

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　适用于标准卫生应用的工业柔性叶轮泵

　　适用于标准卫生应用的工业柔性叶轮泵

　　用于卫生应用的抛光不锈钢

　　适用于标准、非卫生应用的工业不锈钢

　　非腐蚀性关税青铜

　　典型应用
汉达森 祁佳强 手机/微信177*4453*6447

　　食品 - 液体面团，冰混合，蛋黄，蛋清，全蛋，炖果，番茄酱，盐水，番茄浓缩物，釉，水果酸奶，敷料，食用油，动物饲料，乳清，罐头食品，芥末，果酱，醋，果冻，冰淇淋

　　化妆品/化妆品 - 皮肤奶，洗发水，肥皂乳液，乳液，凝胶，面霜

　　制药 - 甘油，油，糖浆，甜味剂，口味

　　废水 - 浮物(聚合物或多电解体)、取样、带空气的污泥

　　一般工业 - 油墨、染料、胶水、取样、罐体和总和排空、发泡溶液、泥浆、冷却剂

　　饮料 - 酒精、葡萄酒、糖浆、软饮料、酿酒厂产品和提取物、苹果酒、果汁、香料、酵母

　　OEM(原始设备制造商)

　　CE 认证

　　规格

　　技术数据

　　泵体：不锈钢，青铜

　　叶轮：FDA批准的EPDM，氯丁橡胶，硝基

　　最大容量：30 m3/h (495 l/min)

　　最大压力：4 酒吧

　　最高温度：55°C(较高清洁)

　　自启动至：5 米

　　SPX流一直忙于改进

　　柔性叶轮泵。压力增大

　　容量，重新设计的泵体和

　　轴封，新叶轮材料制造

　　FIP泵可以在

　　应用范围极广。

　　FIP系列

　　容易保持积极的态度

　　容积泵性能优良

　　自吸能力

　　•极其温和的产品处理

　　•排空空气和气体

　　•完全可逆

　　•易于清洁和维护

　　•紧凑设计

　　•紧密耦合或底座安装

　　•可泵送含有非研磨性固体的液体

　　AODD泵是一种气动往复式容积泵，有两个泵

　　钱伯斯。两个隔膜位于腔室的中央，用于分离压缩空气

　　(“干侧”)从被泵送的液体(“湿侧”)。一根轴将两个膜片连接到

　　彼此。

　　阀门(气动马达)将空气从一个腔室交替地分配到另一个腔室，因此

　　隔膜产生往复运动。在每一个冲程中，液体被置换一次

　　另一个隔膜将新的液体吸入膨胀室。

　　止回阀，两个在排出侧，两个在吸入侧，控制和引导液体

　　流动。

　　压缩空气进入泵左侧的气室(a)。横膈膜是

　　把液体从腔室推到右边。同时压力降低

　　在腔室(B)中，新的液体进入。用过的空气从右气室(b)排出。

　　注意通过泵中心的短流道以及止回阀的开启方式

　　结束了。

　　在OptiFlo泵中，隔膜没有固定在轴上。多亏了这个灵活的隔膜

　　悬挂(FDS发明)和弹簧在轴端，隔膜可以短时间移动

　　彼此独立的距离。每次行程结束时，两个横膈膜都暴露在外

　　在很短的时间内压缩空气。当左隔膜到达末端时

　　位置，右边的已经开始向左边移动，弹簧被压缩。

　　此后，左隔膜开始向左移动，弹簧膨胀。

　　这两个横膈膜相互重叠，因此没有完全的死胡同

　　同样的时刻-脉动减少。

　　这种工作原理要求压缩空气的换向时间极短。

　　传统的滑动式空气阀已不能使用，一种新型的低摩擦空气马达(FPV)应运而生

　　-研制了一种摆动式无摩擦旋转阀。新的气动马达什么都不是

　　不到专利的感觉-非常简单，很少部分和完全不敏感

　　压缩空气的质量。

　　循环结束，两个隔膜现在移回左边。

　　型号规格

　　示例：0015 PX T的

　　1 2 3 4

　　1姓

　　OptiFlo公司

　　2泵尺寸

　　15, 30, 60, 120

　　三。泵壳材料

　　AL=铝

　　AX=铝Atex(EX)

　　PP=聚丙烯

　　PX=聚丙烯导电Atex(EX)

　　SS=不锈钢316L

　　4隔膜材料

　　T=聚四氟乙烯(带丁腈载体的聚四氟乙烯)

　　总部位于北卡罗来纳州夏洛特，SPX

　　是纽约证券交易所的多行业流动

　　生产经营公司

　　在全球35多个市场。SPX公司

　　FLOW的创新、世界级产品和

　　高度工程化的解决方案有助于

　　满足不断发展的需要

　　世界和不断增长的全球人口。你会的

　　从以下各项中找到我们的创新解决方案

　　乳品厂和发电厂的石油和天然气

　　管道和电网。SPX流量为

　　到处都是。

　　SPX流一直忙于改进

　　柔性叶轮泵。压力增大

　　容量，重新设计的泵体和

　　轴封，新叶轮材料制造

　　FIP泵可以在

　　应用范围极广。

　　FIP系列

　　容易保持积极的态度

　　容积泵性能优良

　　自吸能力

　　•极其温和的产品处理

　　•排空空气和气体

　　•完全可逆

　　•易于清洁和维护

　　•紧凑设计

　　•紧密耦合或底座安装

　　•可泵送含有非研磨性固体的液体

　　优异的自吸能力

　　FIP泵产生负压，不需要充注

　　如果液体或系统中有气体或空气。干式泵有一个吸入扬程

　　几秒钟内达到5米。

　　无脉动可逆流动

　　FIP泵提供无脉动的均匀流量。通过调节

　　FIP的速度，可以很容易的控制流量。泵是完全可逆的。

　　紧凑型设计

　　与容量相比，FIP具有最小的外部尺寸，从而简化了空间和安装要求。

　　FIP产品线可与IEC框架电机或电机紧密连接

　　用于常规直列泵和驱动装置的底座安装。

　　保养方便，清洗速度快

　　独特的3件式设计将维护和清洁时间减至最少。泵盖易于拆卸，可完全接触叶轮。

　　停机时间进一步缩短，无需断开泵的连接

　　管道系统。

　　叶轮有丁腈橡胶、三元乙丙橡胶、氯丁橡胶，并经FDA批准

　　食品级三元乙丙橡胶和氯丁橡胶弹性体。

　　型号

　　32-110

　　32-150

　　40-110

　　40-170

　　50-125

　　50-125B

　　50-205

　　65-135

　　65-135B

　　65-155

　　65-230

　　80-140

　　80-170

　　80-210

　　100-225

　　100-225B

　　100-250

　　150-290

　　150-290B

　　OF15

　　OF30

　　OF60

　　OF120
