瑞典AQ防爆传感器 SAC46-64-EX

使用障碍物连接空气传感器Ex

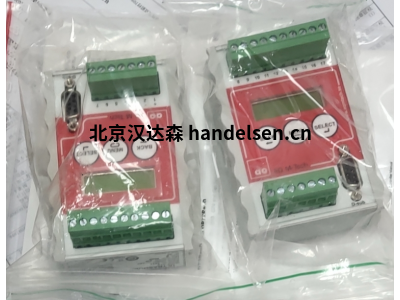

超声控制器D72或DP72未经过认证，必须使用本质安全屏障进行连接

空气传感器Ex。 下图显示了如何通过两个屏障连接两个空气传感器SAC。 它是

重要的是根据EN 60079-14安装屏障和传感器，并总结电压和电压

根据附录B的电流。

每个空气传感器都需要一个齐纳屏障。

在图中，D72 / DP72和屏障之间的电缆类型与屏障之间的类型相同

和空气传感器。 如果使用其他电缆类型，则必须屏蔽。 电缆的非屏蔽部分不应该长时间不必要。

选择障碍

必须根据EN 60079-14选择屏障，但也有测量注意事项

选择障碍：

1.屏障必须使用电阻电流限制。

2.屏障必须是针对无偏的交流电流相对地面。

3.屏障电压应尽可能高。 （最小±8V AC）

4.阻隔性应尽可能低。 （最多110？）

屏障必须尽可能少地衰减2MHz。 对地的势垒电容应尽可能低。

推荐屏障：Pepperl + Fuchs Z960。

防爆barriershields

屏蔽铝板必须放在属于每个超声波的每组屏障外面

控制器D72 / DP72。

齐纳阻挡层没有屏蔽，因此如果没有屏蔽铝板，则可以传递噪声

属于不同D72 / DP72的障碍之间。 电缆的未屏蔽部分也应短

防止在不同的D72 / DP72之间传输噪音。

屏蔽铝板必须单独订购，产品编号：Ex-barrierhield。

Ex-barrierhield卡在DIN导轨上，靠近本质安全的齐纳屏障

AQ空气传感器，316L（耐酸钢），带固定电缆

瑞典AQ 传感器 FCS10-25    内径：Ø10mm 外径：Ø51mm 卡盘连接：25 标准线缆：5m，

瑞典AQ 传感器 FCS10-25-EX 内径：Ø10mm 外径：Ø51mm 卡盘连接：25 标准线缆：5m，

瑞典AQ 传感器 FCS16-25    内径：Ø16mm 外径：Ø51mm 卡盘连接：25 标准线缆：5m，

瑞典AQ 传感器 FCS16-25-EX 内径：Ø16mm 外径：Ø51mm 卡盘连接：25 标准线缆：5m，

瑞典AQ 传感器 FCS16-50    内径：Ø16mm 外径：Ø64mm 卡盘连接：50 标准线缆：5m，

瑞典AQ 传感器 FCS16-50-EX 内径：Ø16mm 外径：Ø64mm 卡盘连接：50 标准线缆：5m，

瑞典AQ 传感器 FCS22-50    内径：Ø22mm 外径：Ø64mm 卡盘连接：50 标准线缆：5m，

瑞典AQ 传感器 FCS22-50-EX 内径：Ø22mm 外径：Ø64mm 卡盘连接：50 标准线缆：5m，

瑞典AQ 传感器 FCS35-50    内径：Ø35mm 外径：Ø64mm 卡盘连接：50 标准线缆：5m，

瑞典AQ 传感器 FCS35-50-EX 内径：Ø35mm 外径：Ø64mm 卡盘连接：50 标准线缆：5m，

瑞典AQ 传感器 FCS46-64    内径：Ø46mm 外径：Ø76mm 卡盘连接：64 标准线缆：5m，

瑞典AQ 传感器 FCS46-64-EX 内径：Ø46mm 外径：Ø76mm 卡盘连接：64 标准线缆：5m，
