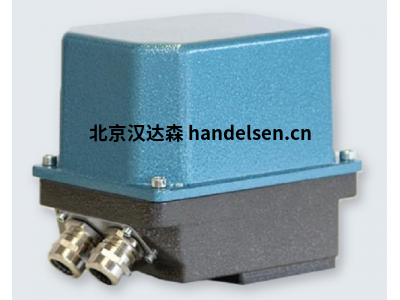

Schimpf 伺服电机选型参考
高轲 QQ:2850590595 手机:18518179343 电话:010-64717020-172 传真:010-84786709-666 邮件:sales62@handelsen.cn |
一、01-15系列技术资料:
马达:同步电机24V,115V 230V AC;50/60HZ 继步电机(24V AC/DC)
齿轮:螺旋齿轮单元
自润滑轴承,ETG100齿轮
环境条件:-10℃ to 60℃
防护等级:IP65
端盖:压铸铝
驱动轴:O12x30 mm
参见附录:B
重量:约1.7KG
标准配置:2个可调限位开关,可调角度可至320°
选装:最多3个附加限位开关和1个电位器,或1个附件限位开关和1个电位器以用于综合控制
系统,亦或1个模拟量连续控制单元
二、02-50系列技术参数:
马达:同步电机24V,115V 230V AC;50/60HZ
继步电机24V AC/DC,115,230 V AC,50/60HZ
齿轮:螺旋齿轮单元
自润滑轴承,ETG100齿轮
环境条件:-10℃to60℃
防护等级:IP65
端盖:压铸铝
驱动轴:O 12x30 mm
重量:约4.5 KG
标准配置:2个可调限位开关,可调角度可至320°
选装:最多8个附加限位开关和1个电位器,或最低7个附加限位开关和2个电位器,或1个
型号:
Schimpf 01-15·/30 N 2
Schimpf 01-15·/30 N 3
Schimpf 01-15·/30 N 6
Schimpf 01-15·/30N 8
Schimpf 01-15·/30 N 9
Schimpf 01-15·/30 N 10
Schimpf 01-15·/30 N 20
Schimpf 00-15·/25 N 6
Schimpf 00-15·/25 N 12
Schimpf 02-25·/3000 N 7.5
Schimpf 02-25·/3000 N 16
Schimpf 02-25·/3000 N 31
Schimpf 02-25·/4400 N 2
Schimpf 02-25·/4400 N 3
Schimpf 02-25·/4400 N 6
Schimpf 02-25·/4400 N 12
SCHIMPF同步电机,和感应电机(即异步电机)一样是一种常用的交流电机。同步电机是电力系统的心脏,它是一种集旋转与静止、电磁变化与机械运动于一体,实现电能与机械能变换的元件,其动态性能十分复杂,而且其动态性能又对全电力系统的动态性能有极大影响。特点是:稳态运行时,转子的转速和电网频率之间有不变的关系n=ns=60f/p,其中f为电网频率,p为电机的极对数,ns称为同步转速。若电网的频率不变,则稳态时同步电机的转速恒为常数而与负载的大小无关。同步电机分为同步发电机和同步电动机。现代发电厂中的交流机以同步发电机为主
