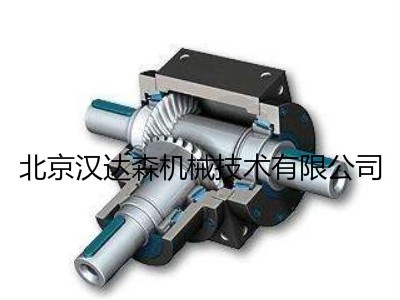

Graessner螺旋锥齿轮箱PowerGear-X版简介
| 吴亚男 QQ：2853369884 手机：17718583804 电话：010-64714988-212 传真：010-64714988-668 邮件：tk2@handelsen.cn |
 |
Graessner螺旋锥齿轮箱PowerGear-X版简介
该Power Gear是我们在螺旋锥齿轮的研发和生产的长期经验的产物。
随着Power Gear一系列已创建了一贯设计任务的目标范围，并提供相应的好处。
Graessner螺旋锥齿轮箱PowerGear-X版简介
紧凑而稳定的设计确保了小尺寸和轻巧时的佳性能。
非正轴锥齿轮连接
节能率高达98％
选项
附加冷却：循环油润滑以进行冷却，带或不带风扇的冷却袋
压力润滑和迷宫式密封，实现高速
空心输出轴扩展为收缩盘（带或不带收缩盘）
特殊改编和设计
踢脚板
也可提供不锈钢
X版本-
大扭矩
角齿轮箱中的动力组件，可提供高扭矩
X54至X280 9种尺寸
比率i = 1：1
扭矩T 2N高达5500 Nm
输入速度
n 1max至4000 min -1
实心或空心轴设计
技术概述
大小 X54至X280 9种尺寸
设计 长，高
翻译 i = 1：1
轴组件 西澳大利亚州1，西澳大利亚州3，西澳大利亚州13
扭矩T 2N
高达5500 Nm
输入速度 n 1max 长达4000分钟-1
产品概述
汉达森Graessner PowerGear - 螺旋锥齿轮箱
汉达森Graessner PowerGear微型 - 微型螺旋锥齿轮箱
汉达森Graessner DynaGear - 准双曲面齿轮箱
汉达森Graessner DynaGear经济型 - 成本优化的准双曲面锥齿轮箱
汉达森Graessner KS TwinGear - 螺旋锥齿轮箱飞机齿轮 - 行星齿轮箱
汉达森Graessner SpurGear - 动力直齿轮齿轮齿轮齿轮 - 平面螺旋齿轮箱
汉达森Graessner DesignGear - 定制齿轮箱BevelGearGearSystems [2.0]配件+更换部件
汉达森Graessner 螺旋锥齿轮箱型号：
汉达森Graessner BA22A0EN
汉达森Graessner 1230AL
汉达森Graessner 22090A
汉达森Graessner KS30L
汉达森Graessner 29120L
汉达森Graessner PowerGear P140H
汉达森Graessner PowerGear P140L
汉达森Graessner DynaGear D190
汉达森Graessner Kegelstirnradgetriebe KS50L
汉达森Graessner PowerGear P140L
汉达森Graessner DynaGear Economy DE-DG90
汉达森Graessner PowerGear X75L
汉达森Graessner DynaGear D090
汉达森Graessner Standard P90L
汉达森Graessner DynaGear D115
汉达森Graessner PowerGear P280V
汉达森Graessner PowerGear X090L
汉达森Graessner B5 -VK19
汉达森Graessner KS50L
汉达森Graessner P075FH
汉达森Graessner PowerGear X75L
汉达森Graessner 550LA1171-S63
汉达森Graessner DynaGear D115
齿轮联轴器TNZ ZCA / TNZ ZCB
标准轮毂
所述RINGFEDER ® TNZ ZCA联轴器是扭转刚性的齿轮联轴器设计为具有一些间隙和由两个被连接tted螺栓连接的两个半联轴器。
不同于TNZ ZCA耦合，RINGFEDER ® TNZ ZCB带有一个用螺栓固定的O形环载体，其通过改变安装顺序便于安装。要安装联轴器，请拧下盖子并将其放在轴上。将轮毂安装到轴上，将套筒滑到轮毂上，然后将O形圈支架固定到套筒上。当涉及大型联轴器时，这种安装方式是有利的。
特点
一般特征
优质钢制扭转刚性齿轮联轴器
非常紧凑的设计可实现高功率密度
补偿角度，径向和轴向轴偏移
如果使用特殊密封件，则适用于高+120°C的温度
可提供分体式套筒（ZCA / ZCB-ZCA型号范围也可提供ZCB设计）和单件套筒（ZCH）
无需移动连接的机器即可更换弹性O形圈
钻孔大270毫米
扭矩高达T Kn = 195,000 Nm / T Kmax = 390,000 Nm
速度高达n max = 6,000 rpm
一般说明
所述RINGFEDER ® TNZ耦合是扭转刚性的双万向节齿轮联轴器。
齿轮
联轴器壳体的内齿是平直的，而轮毂的齿是外齿，其半径可变。结果，轮毂可以在壳体内空间地移动，从而在指定的公差内补偿邻接的轴端的角度，径向和轴向轴未对准。根据联轴器的类型和尺寸，标准齿可允许每个齿平面的大角度偏差为0.5度，轴向运动可达到数毫米。
高 可能的径向轴位移取决于两个齿平面之间的距离。其他齿形可用于其他特定应用。
用料
高品质的齿形和润滑脂以及超高压添加剂可确保低恢复力和长使用寿命。所使用的材料是表观屈服点至少为335 N / mm 2的锻钢。特殊材料可用于其他特定应用。使用合成橡胶的O形圈进行密封。外壳通过定位螺栓和自锁螺母居中并固定在一起。
温度
使用特殊的密封件可以将温度限制提高到120°C。
平衡
在圆周速度超过30 m / s时，建议动态平衡耦合。
特殊应用
如果预计在更高的速度和扭矩下会出现更大的不对中，则需要在特殊的计算程序的帮助下进行检查。这与确定的大小无关。在任何操作状态（启动，短路，阻塞等）下，都不得超过值T Kmax。
公差和标准
孔公差为ISO H7（如果订购的方式不同）。列出的孔径是指公差为ISO P9的DIN 6885-1的键槽。
RINGFEDER RFN7012系列涨紧套型号大全：
RFN7012汉19达森47
RFN7012汉20达森47
RFN7012汉22达森47
RFN7012汉24达森50
RFN7012汉25达森50
RFN7012汉28达森55
RFN7012汉30达森55
RFN7012汉32达森60
RFN7012汉35达森60
RFN7012汉38达森65
RFN7012汉40达森65
RFN7012汉42达森75
RFN7012汉45达森75
RFN7012汉48达森80
RFN7012汉50达森80
RFN7012汉55达森85
RFN7012汉60达森90
RFN7012汉65达森95
RFN7012汉70达森110
RFN8006 25x30
25x30 RFN8006
RFN8006 28x32
28x32 RFN8006
RFN8006 30x35
30x35 RFN8006
RFN8006 32x36
32x36 RFN8006
RFN8006 35x40
35x40 RFN8006
RFN8006 36x42
36x42 RFN8006
RFN8006 38x44
38x44 RFN8006
RFN8006 40x45
40x45 RFN8006
RFN8006 42x48
42x48 RFN8006
RFN8006 45x52
45x52 RFN8006
RFN8006 48x55
48x55 RFN8006
RFN8006 50x57
50x57 RFN8006
RFN8006 55x62
55x62 RFN8006
RFN8006 56x64
56x64 RFN8006
RFN8006 60x68
北京汉达森德国本土采购，拼箱发货报关，德国技术支持，终身售后服务，货期保证，价格公道，欢迎垂询!如需更多信息欢迎垂询汉达森品牌专员吴亚男。
