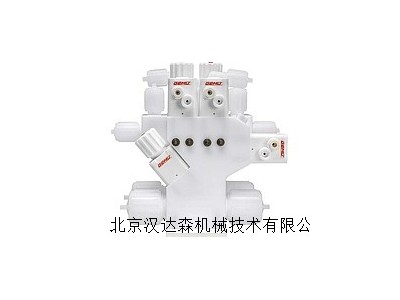

德国GEMU多通阀块

魏晓杰小组
QQ:2850590592  点击这里给我发消息
手机:18518172400
电话:010-64714988-177
传真:010-84786709-667
邮件:sales7@handelsen.cn
魏晓杰小组邮箱:sales7@handelsen.cn电话:010-64714988-177


德国GEMÜ多通阀块

在一个块中最小的空间中组合功能可提供更多优势:可测量的方式减少了系统中介质的残留量,优化了流量并改善了排放。这增强了整个系统的性能,并减少了媒体消耗。块的另一个优点是它们提供了工厂内的连接点。这样可以更轻松地进行清洁和维修。GEMÜ多端口阀块系统是多功能单元。同时,它们使接头,焊接和溶剂粘合接头的数量减至最少,从而减少了潜在的泄漏点。

产品优势

·        定制工厂设计

·        极其紧凑的阀门解决方案

·        缩短安装时间

·        可以集成系统,例如传感器系统

·        更少的连接点,提高了工厂的可靠性



产品介绍:

M型号不锈钢

常规焊接组件

在第一个M块投放市场后的20多年中,如今仍经常使用焊接组件进行复杂的工艺。用于此的阀,配件和管道部件需要很大的空间,需要更多的现场安装和焊接工作,并导致相应的高昂的验证费用。更不用说遵守常规6D或3D规则的高滞留量和更大的死角。

GEMÜ解决方案,用于安全操作和高质量产品

多年来,GEMÜ已实施了400多种不同的设计以及数千种定制的多端口阀块,以使过程更安全,提高系统可用性并降低系统的生命周期成本,并将其作为总拥有成本(TCO)的一部分概念。

咨询,工程,制造专业知识

我们从规划阶段开始就通过为客户提供想法和初步草案来为其提供支持。然后,我们在3D CAD系统中实施设计并对其进行调整,以使其完全满足特定客户的要求。联合开发的解决方案然后在我们的高效机加工车间进行处理。每年在我们的多轴加工中心上加工几千块,重量从0.1千克到500千克不等。

传统设计8焊缝/ 4焊缝



M型块设计无焊缝!

滞留体积用红色的线段标记。

产品优势

·        由单块材料制成->由于一个单元中有多个阀座,因此无需内部焊接,更少的配件和更少的焊接

·        个性化设计

·        将阀门,测量和控制系统集成在一个单元中;适用于模块化系统设计

·        可应要求提供符合订单的合格证书,测试证书,检验证书3.1,检验证书3.2

·        排水和死腿优化设计(滞留量低,湿润面积小,死角少)

·        低至Ra 0.25 µm的高等级表面光洁度和EHEDG认证的隔膜密封系统

·        GEMÜ模块化系统,具有彼此同步的高质量组件(执行器,隔膜,阀体,位置指示器和定位器或过程控制器)



M型号塑料

常规系统设计:许多配件和管道

液体和气体的复杂控制通常是通过许多单独的阀门进行的。它们通过相似数量的配件和管道相互连接。但这占用了大量空间,并且由于单个零件的数量更多,所以组装很费时间。每个组装点和管道连接也是潜在的泄漏点,可能会降低操作安全性。

多功能,节省空间的模块化系统的新方法

紧凑的塑料多通阀块是此处的理想组件。他们可以执行各种功能,同时节省空间。GEMÜ的工程师和应用专家现在将在制药行业中实施数千个多通阀块所获得的经验,应用于为传统工业领域创建塑料多通阀块。

系统设计和定制制造

GEMÜ在计划阶段为客户提供想法和初步草案。这些草稿在3D CAD系统中出于设计目的进行了布局,并与客户密切合作并最终在高效的加工中心中进行了处理。每天,GEMÜ设计中心都会以这种方式提供新的定制块设计。

优化时间和成本

塑料多通阀阀体按PVC-U,PP,PP天然,PVDF和PEEK的标准制成。经咨询,可以用其他材料解决。通常,多端口阀块是由塑料实心块通过机加工制成的。如果数量较大,GEMÜ会根据注塑工艺与客户一起开发个性化解决方案。这导致单位成本大大降低。GEMÜ开发和制造用于此内部的工具。这样可以确保所有过程步骤的质量保证:快速,灵活且需要满足高质量要求。

GEMÜM型塑料多通阀的优势:

·        个性化,定制化和灵活的设计

·        非常紧凑的设计,由一块材料制成多个阀座

·        更少的配件,焊缝或溶剂胶接接头->更少的潜在泄漏点

·        降低组装和安装成本

·        滞留量低,湿润区域更小

·        GEMÜ模块化系统,具有彼此同步的高质量组件(执行器,隔膜,阀体,位置指示器,定位器或过程控制器)

·        兼容标准连接,例如螺纹插座,溶剂胶塞子,对焊头,管接头端,夹具和法兰

可扩展多通阀块

多年来,GEMÜ以定制的阀块设计成功地集成了多种功能,例如混合,转移,引导,排放或供应多种液体(包括化学药品)。计量功能也可以通过多口阀块实现。

现在,这一概念已经扩展到包括塑料多通阀块。通过这样做,并与化工行业和环境系统行业的客户合作,开发了“可扩展的多通阀块”。

新概念仅包含几个基本版本即可涵盖大多数可能的变体。这些基本块可以在几秒钟内连接,无需任何额外的管道连接,粘合剂粘结或焊接,即可生产出扩展的多通阀块。工厂操作员要求对加工工厂进行的后续修改也可以快速轻松地实现。这为供应商和运营商都提供了真正的增值。

客户利益

·        定制工厂设计

·        极其紧凑的阀门解决方案

·        缩短安装时间

·        可以集成系统,例如传感器系统

·        更少的连接点,提高了工厂的可靠性



技术数据

·        由单块物料制成;标准材料PVC-U,PP,天然PP,PVDF和PEEK; 根据要求提供其他材料

·        可以使用标准连接,例如螺纹插座,溶剂胶塞子,对焊头,活接端和法兰

·        也可提供专门为模块安装开发的T型执行器。



多端口阀块系统iComLine

iComLine产品系列的完全集成的系统解决方案结合了阀功能,配件,传感器系统,止回阀以及容器和外壳壁。

严格要求下的过程可靠性

GEMÜ的iComLine系列多通阀满足了客户对使用超纯或腐蚀性介质的高开关周期和长使用寿命的要求。经过五百万次开关循环(!)的测试,该多通阀允许在高达6 bar的压力下对气动执行器进行维护友好,安全的操作。由于所使用的设计和材料,即使在非常快速的开关周期和最高150°C的温度下运行时,也可以无损地隔离和控制介质电流。使用创新的预张紧元件还可以确保外部密封性,即使在极端使用条件下在塑料部件上可能发生的温度波动和沉降情况下也是如此。

精确的控制和调节-也适用于计量应用

与收缩阀和常规隔膜阀相比,GEMÜ的坐式隔膜技术根据应用场合的不同,有时在计量应用中表现出不同的性能优势。例如,在关闭过程中,一件式PTFE隔膜线性地压在阀座上,使其与阀体的接触面积最小。

除常规的打开/关闭控制操作外,iComLine产品系列还能够实现具有抛物线或线性特性的控制操作。在定制的基础上计算和设计相应的调节锥。止回阀和传感器系统(例如压力和温度传感器)以及带螺纹的过滤器外壳连接也可以集成到多通阀块中。

模块化多端口阀块系统

在模块化多通阀的情况下,几个多通阀块通过介质浸润区域外部的螺纹杆连接到歧管。与直接来自机体的阀块相比,这在材料和成本方面都具有多个优势。这也使库存管理更加有效和有效,特别是在设计中还包含了基于相同版本的各种扩展时。





多年使用多口阀块的经验

GEMÜ现在提供定制的多端口不锈钢阀块解决方案已有20年了。凭借无与伦比的专业水平,结合高性能热塑性塑料领域的快速发展以及该公司在处理关键介质(尤其是半导体)方面的多年经验,开发了带iComLine系列阀门的塑料多端口阀块。行业。凭借其模块化系统,GEMÜ可以提供个性化的客户解决方案,以满足特定的需求,并从单一来源提供一切。

iComLine多通阀的优势:

·        定制设计:子组件和配件可以集成到单独的设计中

·        灵活性:可提供标准连接,并可以与各种尺寸的执行器结合使用;除PTFE阀体材料外,还可用于所有其他加工材料

·        产品可靠性:半成品制造可确保低泄漏风险

·        污染最小:洁净室制造符合SEMI F 57

·        紧凑的设计,节省空间

·        运营成本低:安装和组装快速,部件少

·        使用寿命长(与气动执行器一起使用时,开关周期为五百万)



模块化多通阀块的优势

·        由于减少了重定向,因此甚至可以实现更高的Kv值

·        根据具体情况实施扩展的选项

·        与一块制成的块相比,节省了材料
