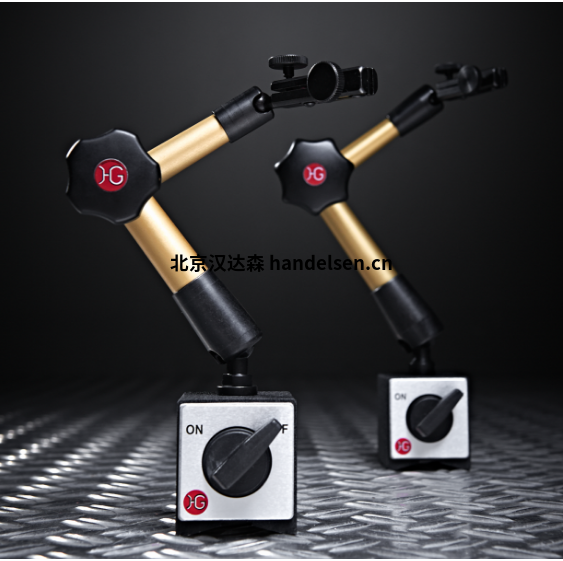

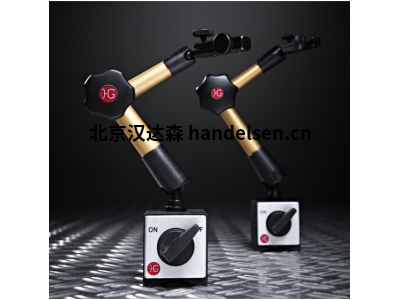

德国HG 工作半径260星形抓紧接头液压磁性表座

HG通过拧紧星形手柄来夹紧接头。因此，三脚架内部触发了一个复杂的液压系统，以最大的刚度夹紧每个接头。三脚架中的巨大油压保证了最佳的测量结果和绝对平稳的夹紧过程。由于密封表面的最佳表面质量和最高质量的工艺，如果操作得当，三脚架通常可实现超过一代的使用寿命。

HG 液压测量台尺寸260技术数据

液压测量支架大小260(工作半径260mm)

锁模力产生：液压

物料：阳极氧化铝抛光易切削钢，塑料星形旋钮

球关节臂：M6内螺纹

球关节脚：M8内螺纹

保持力：16KG

保持电源安全相关应用：12KG

L1：115mm

L2：153mm

半径：260mm

标准磁铁（LxWxH）60x50x55 mm

粘合力标准磁铁：800 N可切换

测量台：直径8mm H7和燕尾

HG 液压测量台尺寸260配置

根据下面配件，可以确认产品货号

108090  三脚架

108095  三脚架+测量喙，微调

108096  三脚架磁力表座+测量喙，微调

108099  三脚架磁力表座

型号

HG 液压测量台尺寸150 Mini

HG 液压测量台尺寸220

HG 液压测量台尺寸260

HG 液压测量台尺寸300

HG 液压测量台尺寸400

HG 液压测量台尺寸550
