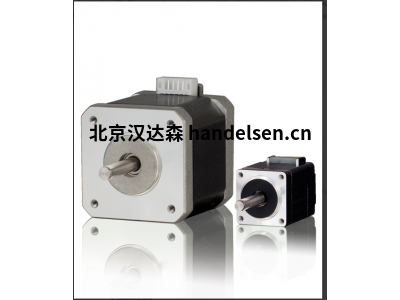

德国Phytron ZSS 42.200步进电机用于工业自动化

Phytron ZSS 步进电机 （19 - 56 mm） 精度高，运行平稳。ZSS 电机具有多达 102.400 个可接近的位置（200 步电机，以 1/512 步长分辨率的微步进模式驱动和编码器），为您的应用提供高精度定位功能。基于其几何形状，ZSS系列具有平稳的低共振运行性能。受益于低噪声产生、典型的平稳运行和由此产生的最佳结果，特别是对于光学高精度应用。

Phytron技术细节

用于单极或双极控制模式的两相混合步进电机

保持扭矩为 3.8 至 700 mNm

尺寸 ZSS 19 至 56 mm

每种尺寸多达 3 种电机类型和 3 个标准绕组

标准步数/转：200，步距角：1.8°

特殊步数取决于电机尺寸

防护模式：IP40

允许环境温度：-30 °C 至 +80 °C

Phytron ZSS 57.200.2.5技术参数

电流 2.5A

电阻 0.8Ω

电感 2.4mH

电压 70V

扭矩 700mNm

力矩 50mNm

重量 0.9kg

Phytron选项:带编码器的步进电机

安装编码器的步进电机ZSS 25至ZSS57特别适用于控制执行器或系统监控。

通过自由导线端部连接电机

带10针连接器的扁平电缆编码器连接

防护等级IP20

选件:带电机制动器的步进电机

对于步进电机ZSS 32至ZSS57，可选择安装24V.c永磁电机制动器。

ZSS 32至43:KEB 01:功率8W/标称扭矩0.4Nm;电气连接:自由线端

ZSS52至57:KEB 02:功率10W/标称扭矩1Nm;电气连接:圆形连接器

选项:带散热片的步进电机

ZSS步进电机也可安装散热片。根据电机的安装位置，可以选择带有径向翅片(K1)或轴向翅片(K2)

的散热器。
