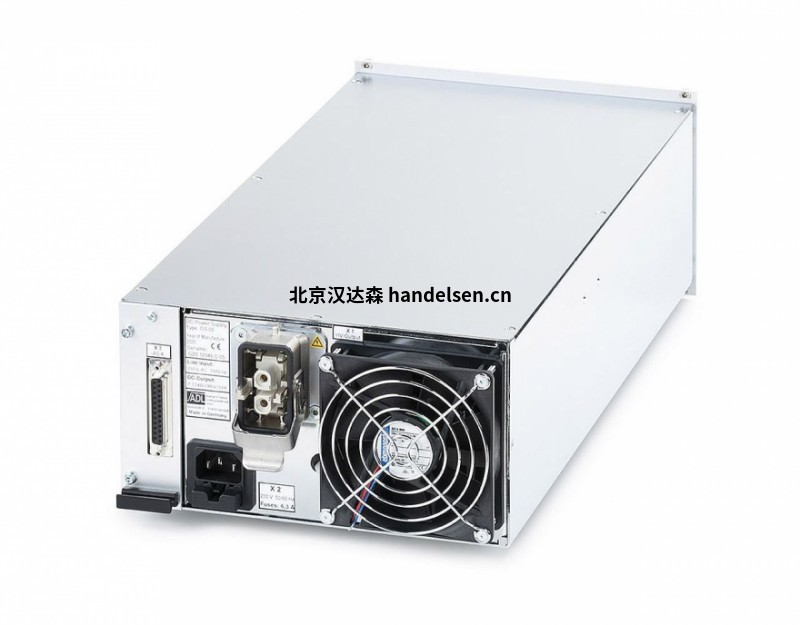

德国ADL GG12 光束电源精准稳定光学应用

ADL GG12光束电源控制插座X3-接口AS4

ADL输出功率1200W

ADL输出电压最大2000 V

ADL输出电流1mA

ADL功率消耗1500 VA

ADL指示

ADL电流和电压的31/2位数字显示

ADL控制

电流或电压控制

ADL操作模式

通过前面板或外部控制接口手动

ADL设定值

0...100%的额定值电流和电压

输出精度

电流或电压的标称值的+/-1%

ADL电源输入连接

线路电压

230V,+/-10 %,50/60 Hz,PE

冷却系统

空气冷却

内置风扇，最大环境温度40℃

风扇噪音排放

噪音水平<70 分贝(A)

ADL控制插座X3-接口AS4

这个25针Sub.-D-插座是所有信号接口，用于远程开关机、选择工作模式、

输入设定值以及监测电流、电压和功率的实际值。

控制输入:

控制输入通过光耦合器或继电器(联锁和SV.-Ext.)提供，从而实现电气隔

离。为了设置一个功能，将+24V的电压施加到相应的控制输入。该电压始

终参考引脚21(数字Gnd)。如果无法获得外部的+24V控制电压，可以将

引脚21(数字GND)连接到引脚25(GND)，并将相应的输入连接到引脚

14 (+24V)。
