德国Warex 止回阀DRK 系列防倒流可靠对夹安装 DIN2501 法兰

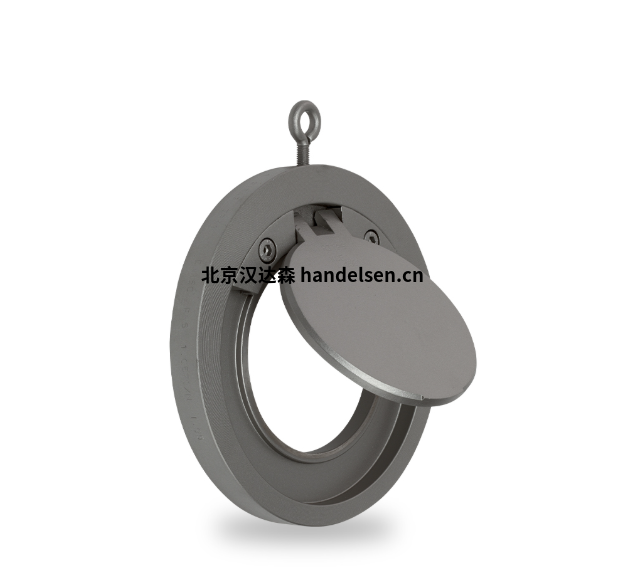

Warex 止回阀为对夹式旋启式结构（Wafer Type Swing Check Valve），核心功能是防止管路系统中流体倒流，保障介质单向稳定输送。产品以 “简洁结构 + 可靠防倒流” 为设计核心，可直接安装于符合 DIN 标准的法兰之间，通过介质压力驱动阀瓣开启，介质压力下降或反向时，依靠弹簧力与阀瓣自重实现自动关闭，同时搭配 O 型圈密封结构，兼顾外部防护与内部防泄漏。该系列止回阀符合《压力设备指令 2014/68/EU》，适配液体、气体类介质，尤其适用于对防倒流要求高的工业管路系统，且明确不适用于含固体成分的介质。



核心优点

防倒流可靠，密封性能优：采用 “介质压力开启 + 弹簧 + 阀瓣自重关闭” 的双重关闭机制，低开启压力设计可快速响应介质流动状态，反向时能迅速密封；搭配 NBR、EPDM、FPM、PTFE 等多种材质密封件及 O 型圈外部防护，既防止内部介质泄漏，又隔绝外部环境对阀门的影响，适配不同介质与工况需求。

结构紧凑，安装便捷：对夹式设计（直接安装于 DIN 2501 标准法兰间），尺寸短、重量轻，无需额外复杂支撑结构，节省管路安装空间；通过法兰连接螺丝即可实现阀门中心定位，简化安装流程，降低施工成本。

材质适配性广，耐用性强：主体、阀瓣、紧固件等核心部件提供多材质选择 —— 如碳钢（A 216 WCB、1.0460 C22.8，镀锌防锈）、不锈钢（CF8M/AISI 316 Ti、AISI 316 L）、铝青铜（2.0975），弹簧可选哈氏合金 C4（2.4610）等耐腐蚀材质，可适配普通流体、轻度腐蚀介质等不同场景，延长阀门使用寿命。

合规性强，适配工业场景：符合《压力设备指令 2014/68/EU》，可用于输送 1 类介质（易燃易爆、有毒、易燃）与 2 类介质（其他常规介质）的工业管路，满足化工、石油、能源等行业对设备安全标准的严苛要求。



基本参数

参数类别 具体指标（注：实际运行参数受公称通径、温度、材质组合影响，以产品确认书为准）

结构类型 对夹式旋启式止回阀（Wafer Type Swing Check Valve）

主体材质 碳钢 A 216（WCB，镀锌）、碳钢 1.0460（C22.8，镀锌）、不锈钢 CF8M/AISI 316 Ti、铝青铜 2.0975

阀瓣材质 碳钢 A 216（WCB，镀锌）、不锈钢 AISI 316 L/AISI 316 Ti、铝青铜 2.0975、双相钢 1.4469

紧固件材质 不锈钢 AISI 304/AISI 303/AISI 316/AISI 316 Ti/AISI 316 L、铝青铜 2.0975

弹簧材质 不锈钢、哈氏合金 C4（2.4610）、不锈钢 1.4571

密封材质 NBR、EPDM、FPM、PTFE、金属密封

公称通径（DN） DN 32 – DN 600

工作温度范围 – 40°C 至 + 300°C*

安装标准 适配 DIN 2501 标准法兰（对夹式安装）

适用介质 液体、气体（1 类：易燃易爆 / 有毒 / 易燃介质；2 类：其他常规介质），不适用于含固体成分的介质

开启方式 介质压力驱动（低开启压力设计）

关闭方式 弹簧力 + 阀瓣自重



应用

石油化工

能源电力

市政与水处理

通用工业



主要型号

Warex DRK 系列

Warex DRKF 系列
