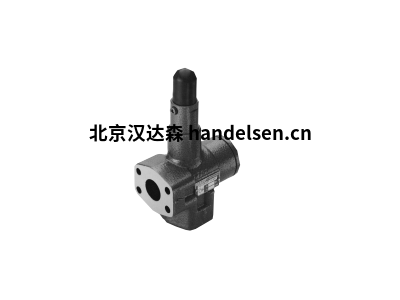

Kracht泄压阀 HVM.10A1G1B160



最小起订货量

  • 无限制

您可能还关注相似产品
  • 身份验证|
  • 主营产品|泵、阀门、电机和马达、流量计、
  • 公司荣誉| 已通过认证 明星产品 VIP第1年:4级
供应产品分类
  • 暂无分类
本页信息为克拉克 Kracht原厂生产的产品“Kracht泄压阀 HVM.10A1G1B160”产品信息,如您想了解更多关于“Kracht泄压阀 HVM.10A1G1B160”价格、型号、厂家的相关信息,请致电我们,或QQ在线交谈。
品牌kracht 有效期至长期有效 最后更新2020-09-17 18:15
浏览次数18

Kracht泄压阀 HVM.10A1G1B160

 Kracht泄压阀
HVM.10A1G1B160
工作压力 p = 160bar
标称尺寸 10 - 40
最高 流量 Q = - 350升/分钟
Kracht泄压阀HVM
Kracht描述:
先导式滑动活塞泄压阀
HV / HVF适用于嵌入式安装,
适用于维护平均压力液压回路
高达160巴。 进行管道连接
通过SAE安装表面(3000 psi)或
惠特沃斯管螺纹“ G”。
由于滑动活塞导向的设计原理
该阀还适用于更高的粘度。
Kracht泄压阀HVM结构
Kracht阀门构造:
主阀级
主滑动活塞2压在环形上压缩弹簧3的区域a。阀室b位于主滑动活塞2以及阀室c位于主滑阀的后面活塞2直接连接到先导阀。

Kracht先导阀
导向滑动活塞4通过压缩而加载弹簧5并受工作压力p平衡作用于环形区域d。早在春天力超过工作压力p
主滑动活塞2后面的连接被阻塞然后将阀室c与通过先导滑动活塞4内的孔e进行储存。
这样可以确保一旦达到设定压力,主滑动活塞2就会释放机油。流入油箱而没有任何振动保持
通过紧定螺钉调节的工作压力6。先导阀的弹簧腔可以放气通过安装螺钉的放气螺钉7处于垂直安装位置压力设定安排

Kracht选型:
Kracht泄压阀HVM选型
Kracht订购示例:HVM•10 A 1G 1 B 160
泄压阀,直接弹簧操作,用于
面板安装,公称尺寸10(Qmax 40 l / min),
标准版本,带螺纹连接G1⁄2,
旋钮设定压力
压力设定范围10至160 bar
Kracht泄压阀HVM选型1
订购示例:HVF•E 25 A 1G 1 B 12
溢流阀,先导式,法兰型
带有泄油口G1⁄4,公称尺寸25(最大最大流量120 l / min),
带螺纹连接的标准版本,
旋钮设定压力
压力设定范围10至80 bar

以上就是Kracht泄压阀 HVM系列描述、结构、选型介绍,Kracht更多产品大类和系列请来电咨询。
