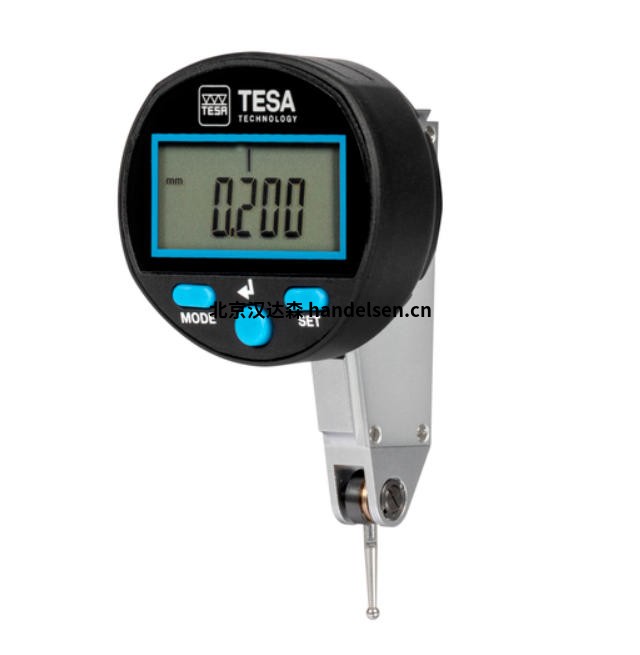

瑞士 TESA 数显杠杆指示表01830001稳定读数可调测量角度



产品介绍

TESA IP65 电子数显杠杆表：集合了电子与机械式量表的技术优势，具有专利的电感测量系统。采用模拟及数字双重显示，数字间隔为 0.01mm/0.001mm，可选标尺分度值为 10、20、50um/1、2、5um。防护等级达到 IP65，可防水防冷却液。支持公英制制式转换，配备外接电源及 RS232 数据输出接口，显示模式有标称 / 最小 /- 最小等，还具有自动关闭电源功能，与所有的 TESATAST 配件兼容。

TESA DIGICO 12 普通型号：表盘直径 44mm，防护等级为 IP65，带外接电源的数据输出 RS232 接口，采用电感测量系统。可以在 “绝对”（ABS）和 “相对”（REL）测量模式间选择，数字显示，可在 ±200mm 内预置任何值，可切换测量方向，直接公英制转换，具有自动断电功能。



优点

精度高：如 TESA IP65 电子数显杠杆表，数字间隔为 0.01mm/0.001mm，可选标尺分度值达 1um，能满足高精度测量需求。

功能多样：TESA DIGICO 12 普通型号具备多种测量模式，可切换测量方向、进行公英制转换等，还能在一定范围内预置值。TESA IP65 电子数显杠杆表有多种显示模式，方便用户不同需求。

防护性能好：TESA IP65 电子数显杠杆表和 TESA DIGICO 12 普通型号防护等级均达到 IP65，可在恶劣的车间环境中使用。

使用方便：TESA IP65 电子数显杠杆表具有自动关闭电源功能，节省电量。且数显方式读数直观，操作相对简便。



应用领域

机械加工：可用于测量工件的尺寸、形状和位置公差，例如在车削、铣削、磨削等加工过程中，对工件的精度进行检测，确保工件符合加工要求。

精密制造：在精密仪器、航空航天、电子设备等精密制造领域，对零件的高精度测量起着重要作用，可用于测量零件的微小尺寸变化和形位公差。

质量控制：作为质量控制的重要工具，可在生产线上对产品进行实时检测，及时发现产品尺寸偏差，确保产品质量的一致性和稳定性。



DIALTRONIC 系列

技术参数

回程 回程示值误差 (MPEh): 2 µm

单位 mm / in

标准 尺寸: 工厂标准

执行标准: 工厂标准

最大允许误差 全量程示值误差 (MPEtot, 芯轴伸及缩): 4 µm

全量程示值误差 (MPEe, 芯轴回缩): 3 µm

重复性 示值重复性误差 (MPEr): 1 µm

分辨力 0,001 mm / .00005 in

材质 壳体: 金属

测针球尖: 硬质合金

尺寸 测针安装螺纹: M1.4

防护等级 IP54

备注 如果测针的位置平行于工件表面 （左图），则 1.1 比率是准确的。因此，读数不需要任何修正。在相反的情况下（右图），杠杆的有效长度发生变化。然后必须校正读数。关于这方面，请参考用户手册。



安装在量具上的标准测针可以用具有相同或不同球直径的测针替换，前提是测针的标称长度保持不变。

发货包含 杠杆指示表，安装有 Ø 2 mm球尖的测针

测量报告

使用手册

数据输出 Bluetooth®



主要型号

TESA Technology 01830001

TESA Technology 01830002

TESA Technology 01810005

TESA Technology 01810010
