应用详细介绍
问题描述:
在纽伦堡工业自动化展（SPS IPC Drives）LTN展位上，滑环的性能得到了明显的证明。通过滑环实时将4K摄像机（Sony FCB-ER8300）的图像信号传输到4K监视器（Panasonic TX40CXW704），这里使用HDMI 4K接口板（iShot Xblock）将相机的原始数据转换为HDMI。对于滑环，这意味着四条加屏蔽的高频HF电缆和另外六条HDMI电缆的信号线，须全部无故障地传输信号。除了多传输通道之外，滑环还必须尽可能小，以便可将它们安装到到空间很小的旋转单元中。
解决方案：

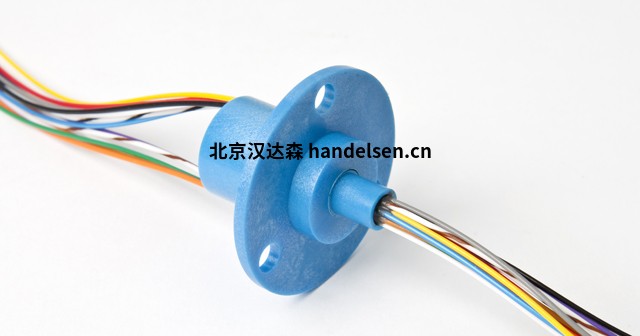

属于SC020系列的LTN滑环提供了最佳解决方案。它的外径只有20毫米。甚至标准版也可以有多达36个信号通道。旋转单元可用于监视摄像机的摄像平台，包含摄像头和接口板。监控摄像机可以连续旋转，SC020滑环被安装在监控摄像机的机械中心。由于采用开放设计，所有部件（特别是相机和滑环之间的电缆连接）都清晰可见。HDMI电缆的数字信号根据高频技术的原理，连接在滑环内部。通过HDMI电缆的传输路径约为3米。使用SC020可以以30 Hz的图像刷新率，传输4K（或UHD）图像数据。这个应用是展会的“亮点”并且已经可向客户提供量产产品。
SC020系列的LTN滑环介绍：
现场总线，部分基于SMPTE ST 2082-10的12G-SDI，快速以太网（通过100BaseT CAT5e和Cat6认证），千兆以太网（通过1000BaseT CAT5e认证），10G以太网（通过10G-BaseT CAT5e认证），外部 直径：最大 20毫米/ 22毫米，内径：最大 3毫米
应用示例：进入系统，机舱注意系统，排水检查，计量系统，包装机，机器人，支撑臂灯，监控摄像头，视频系统/ CCTV
德国 LTN Servotechnik GmbH 公司成立于1979年，总部位于德国巴伐利亚，主要生产各种转子，滑动环，旋转编码器，电机，齿轮盒等，主要应用于电机制造，风力发电等行业，适用于多种恶劣环境和苛刻的现场条件，控制精度高，使用寿命长.
