EA旋转执行器

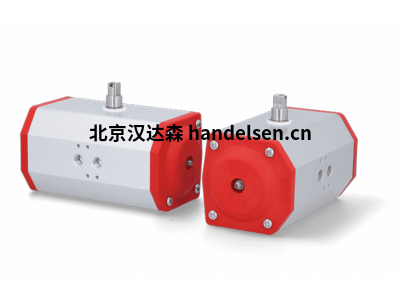

 END-Armaturen(EA)旋转执行器

局部回转执行器在哪里使用?在球阀,蝶阀等处始终使用气动或电动旋转执行器。工业阀门必须通过控制装置自动切换。这些执行器直接构建在我们的阀门上,结合在一起形成一个功能单元。

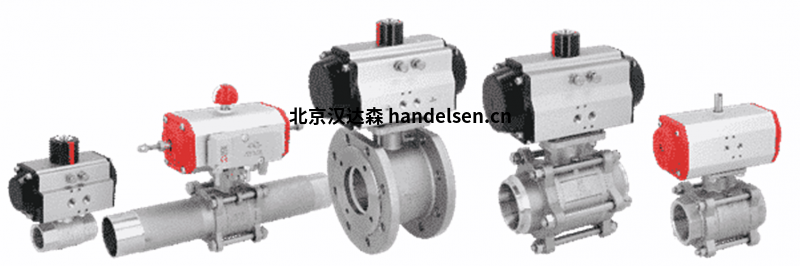

END-Armaturen旋转执行器

从END-Armaturen购买气动旋转执行器的优势:由于开发,生产,组装和质量测试均为100%“德国制造”,因此特殊设计的快速可用性

紧凑的设计,没有容易弄脏的角落和边缘

现货提供高质量的表面处理

有用的气动扭矩高

传动轴和不锈钢标准件

防吹出传动轴

弹簧复位执行器的尺寸不变

良好的性价比

符合EN 12116(ISO5211)的信号和控制设备的简单,标准化的结构或附件和连接。

通过精确执行的渐开线齿进行动力传输

所有超过20克的塑料部件均根据我们的环境管理系统DIN EN ISO 14001进行标签。



END-Armaturen(EA)旋转执行器技术信息:

控制压力 2 ...至10bar

控制介质 清洁空气(ISO 8573-1:2001)

旋转角度 90°±6°可调

封条 NBR或FKM(额外收费)

环境温度 -20°C ...到+ 80°C(带FKM密封件时最高+ 140°C

轴承类 由光滑的塑料制成

消音器 单作用驱动器,带碟形消音器,通风连接处由烧结青铜制成



END-Armaturen可根据要求提供表面处理:

黑色阳极氧化

硬涂层,层厚度30 µm

化学镀镍,层厚度30 µm

PTFE功能涂层,层厚25 µm



END-Armaturen气动驱动器的类型和功能:

直角回转执行器是一种气动双活塞执行器,其主要设计用于操作阀瓣和球阀。它具有双作用和弹簧复位(单作用)功能。双活塞原理以最小的外部尺寸实现高扭矩。旋转角度可以通过标准的终端位置设置进行±6°的调节。

由于双活塞原理,活塞沿相反方向移动的力通过牢固连接到活塞的两个齿条传递到一个共同的小齿轮。该原理保证了整个行程上的线性转矩曲线。



ED执行器的双重作用功能:

两个活塞之间的内部通过端口“ A”加压。活塞分开。两个活塞的动力通过齿条传递到小齿轮“ C”。如果对端口“ B”加压并且对“ A”排气,则两个外部腔室都被加压并且活塞朝彼此移动。松开螺母“ E”后,可以用终端位置调节螺钉“ D”调节旋转角度。设定用螺母“ E”锁定。小齿轮和活塞通常如图所示安装。

 END-Armaturen旋转执行器2

弹簧复位功能-EE型:

两个活塞之间的内部通过端口“ A”加压。活塞移开并压缩弹簧。两个活塞的动力通过齿条传递到小齿轮“ C”。如果端口“ B”未加压,则在端口“ A”排气时,活塞会通过弹力返回到其基本位置。松开螺母“ E”后,可以用末端位置调节螺钉“ D”调节旋转角度。设定用螺母“ E”锁定。弹簧组件可以适应工作条件。



&&电动旋转执行器技术信息:

连接电压 24V DC,230V AC(其他可根据要求提供)

旋转角度 90°C±5°

运行时间 取决于扭矩(8sec-22sec之间)

装车时间 〜2 ...至5分钟

防护等级 IP67

占空比 25%...至70%

温度 -20°C到+ 70°C

扭力 50Nm ...到280Nm

网站限制 2个限位开关OPEN / CLOSE

验证 2个扭矩开关OPEN / CLOSE(来自NE15)

电机恒温器(来自NE05,仅230V AC)



END-Armaturen电动旋转执行器,使用SuperCap电容器进行复位:

该执行器是为旋转球阀和蝶阀而设计的90°旋转角。它配备了坚固,防水的外壳,过载保护和防结露加热器。自锁蜗杆减速器可确保精确的位置控制。

电驱动NE的一般信息

NE型部分回转执行器可以用作功能强大的90°电动执行器,用于操作阀瓣和球阀。这些驱动器也适用于许多局部旋转应用。执行器适用于最大2,500 Nm的扭矩



END-Armaturen标准设备驱动器TYPE NE:

铝外壳

光学位置指示器

手动优先

2个附加限位开关

加热器

NE034100-Strip-3
