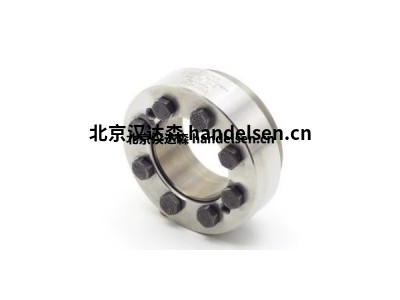

TOLLOK联轴器EA11供应
TOLLOK联轴器EA11供应
自定心
Page 8中高扭矩
直径范围为1/4至4 15/16英寸
直径范围从6到140毫米
低表面压力
TLK 111自定心
Page 11中扭矩
直径范围从14毫米到65毫米
受限制的radial骨
TLK130自定心
Page 13高扭矩
直径从3/4到4英寸可用
直径范围从20到220毫米
快速安装
出色的轴/轮毂垂直度
TLK131自定心
Page 13中高扭矩
直径从3/4到4英寸可用
直径范围从20到220毫米
低表面压力
出色的轴/轮毂垂直度
TLK132 / 139自定心
第16页/第24页中扭矩
TLK 132：直径从3/4到8英寸可用
TLK 132：直径范围从20到220毫米
TLK 139：直径从18到90 mm
紧凑的空间
TLK133 / 134自定心
第16页/第19页中扭矩
TLK 133：直径范围从3/4到8英寸
TLK 133：直径范围从20到220毫米
TLK 134：直径范围从14到50毫米
紧凑的空间，是TLK200的理想替代品
TLK 136自动定心
Page 20高扭矩
高吸收弯矩的能力
直径范围从100毫米到600毫米
TLK138自定心
Page 22中低扭矩
TLK 138：直径从1/4到1 3/8英寸可用
TLK 138：直径6至35 mm
英制集线器的出色解决方案
TLK200不自动定心
第25页中扭矩
直径从3/4到8英寸可用
直径范围从19到900 mm
自释放，紧凑的空间
TLK250 / 250L低扭矩
Page 28直径范围从14到70 mm
TLK 250：不自我定心；自我释放
TLK 250L：自动定心
快速安装
EA01
轴承轴向紧固和齿轮锁定
TLK 350型号
EA03
薄板锁定
TLK 133型的方式
带紧定环
EA05
用TLK 200型锁定轮毂
带有特殊的定心环
EA06
大轮毂通过特殊版本锁定
TLK 400型
EA04
借助特殊型号TLK 700锁定制动盘
EA02
通过TLK 130型号进行链轮链轮锁定
外圈无裂痕
7
Rexnord?Tollok?应用示例Rexnord?Tollok?锁定组件
油
EA07
通过特殊型号TLK 133进行凸轮锁定
EA09
在场时使用几个锁定组件
扭矩很大
EA11
特殊型号TLK 132
带螺丝保护环
EA12
特殊型号TLK 132
带固定环
特点
TOLLOK联轴器 轮毂H8 轴向运动 H8轴 带紧定环 EA05-进口
中高扭矩
限制的轮毂直径
有限的安装时间
极低的表面压力
安装
仔细清洁轮毂和轴的接触面以及
涂一层轻质油。滑动锁
将其组装到轮毂孔中，插入轴并拧紧
逐步并定期以交叉顺序固定所有螺钉
达到如图所示的拧紧扭矩Ms
评分表。
等级表中显示的Mt和Fax值
仅在安装油的情况下有效。不要使用任何
含硫化钼的油，高压
添加剂或油脂。以上物质明显减少
摩擦系数。有关更多信息
有关安装，请参阅第58页。
拆解
松开固定螺丝。将螺丝插入
拆卸螺纹并逐渐拧紧，
有规律地以交叉的顺序直到后锥
已发布。
如果要重复使用该元件，请对两者都进行润滑
螺丝和螺纹。有关更多信息
有关拆卸的信息，请参阅第58页。
公差，表面光洁度
通过机床获得良好的表面光洁度就足够了。
最大允许表面光洁度：
最大Rt 16 μm（Ra 3 μm-Rz 13 μm）
最大允许公差：
h8轴
轮毂H8
轴向运动
TLK 110：在拧紧轮毂的螺丝期间，没有轴向
相对于轴的运动。
DM集线器计算
轮毂中的压力Pn可与内部压力进行比较
在厚空心圆柱体上的压力。
TOLLOK联轴器 轮毂H8 轴向运动 H8轴 带紧定环 EA05-进口
