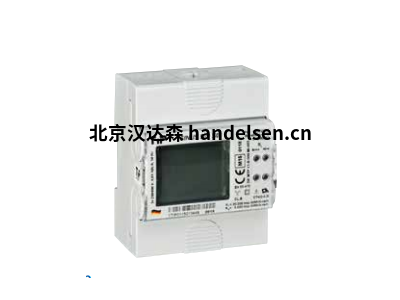

    Muller+ Ziegler电能表SINUS系列

  有许多不同的版本。直流,交流和三相电流网络都可以被监控。可以直接耦合或连接电流互感器,也有一些型号具有20 mA模拟输出或MID认证。所有电表均配有S0接口(脉冲输出)。
Muller+ Ziegler电能表SINUS系列

  (1)Muller+ Ziegler SINUS 5//1 S0 MID电能表

  仪表由多部分塑料外壳组成。一部分由透明塑料制成,并覆盖液晶显示器(液体

  水晶显示器)和铭牌。为了连接仪表,提供了可从外部触及的端子螺钉。

  仪表的电子功能电路安装在印刷电路板上,位于塑料外壳内。

  待测电流在内部通过电流互感器在内部适应电子传感器的输入条件

  电路(每相)。待测电压通过分压器在内部适应电子传感器的输入条件

  每个电压电路(每个相位)。电流和电压信号通过滤波电路传输到A / D转换器过程。数字化

  测量值是下游处理器中的进一步处理。处理后,将显示已注册的电量

  在显示中。该软件控制仪表中的处理。这样,仪表启动/停止,脉冲输出,显示控制,

  实现了测量值的存储和备份,启动和关闭行为以及错误监控。

  SINUS 5 // 1 S0 MID和SINUS 5 // 1 M-BUS MID

  参考电压范围(请参阅仪表印记)Un = 3×230/400(1±10%)V

  参考电压范围(请参阅仪表印记)fn = 50(1±2%)Hz

  根据仪表上的印记的当前信息(安培数)Imin-In(Imax)A

  浪涌电流Ist = 0.002 A(每相对称)

  最小电流(请参阅仪表记录)Imin = 0.01 A

  转移电流Itr = 0.05 A

  额定电流(请参阅仪表标记)In = 1 A或5 A

  最大电流(请参阅仪表记录)Imin = 6 A

  精度等级(见仪表印记)A级(MPE =±3.5%)或B级(MPE =±2%)

  操作指示器/测试输出设备,LED指示灯,红色闪烁,tmin = 30毫秒

  检测到静止/反向运动,光学LED,红色常亮

  配准指示LC显示屏(液晶显示屏)

  电能寄存器的显示容量5位kWh和3个小数位

  脉冲常数,光学的(请参阅仪表标记)RL;标准20000 imp / kWh(0.05 Wh / imp)

  脉冲常数,电气(请参见仪表标记)RL;标准5000 imp / kWh(0.2 Wh / imp)

  重复次数的脉冲数/测量时间min。 2个脉冲和20 s积分时间

  脉冲输出,无电无源,符合DIN EN 62053-31 A级和B级

  脉冲参数,Umax = 30 V,Imax = 30 mA,反极性保护

  脉冲长度,设置ti max = 35 ms(可调)

  工作电压范围从180 V扩展到265 V;电压单相或三相

  工作频率范围从40 Hz扩展到65 Hz

  能耗电压电路约0.6 VA,电流电路约0.06 VA

  通过测量技术考虑谐波能量含量,最高可达4 kHz的

  室内工作温度范围–25°C至+55°C

  防护等级II级,防护绝缘

  防护等级外壳IP 51,已安装端子盖

  重量230克

  固定在35 mm高帽导轨上的按扣固定

  根据DIN EN 60715

  电气连接螺钉端子最大6平方毫米

  (2)Muller+ Ziegler SINUS 85 S0 MID电能表

  仪表由多部分塑料外壳组成。一部分由透明塑料制成,并覆盖液晶显示器(液体

  水晶显示器)和铭牌。为了连接仪表,提供了可从外部触及的端子螺钉。

  仪表的电子功能电路安装在印刷电路板上,位于塑料外壳内。

  待测电流在内部通过电流互感器在内部适应电子传感器的输入条件

  电路(每相)。待测电压通过分压器在内部适应电子传感器的输入条件

  每个电压电路(每个相位)。电流和电压信号通过滤波电路传输到A / D转换器过程。数字化

  测量值是下游处理器中的进一步处理。处理后,将显示已注册的电量

  在显示中。该软件控制仪表中的处理。这样,仪表启动/停止,脉冲输出,显示控制,

  实现了测量值的存储和备份,启动和关闭行为以及错误监控。

  SINUS 85 S0 MID和SINUS 85 M-BUS MID

  参考电压范围(请参阅仪表印记)Un = 3×230/400(1±10%)V

  参考电压范围(请参阅仪表印记)fn = 50(1±2%)Hz

  根据仪表上的印记的当前信息(安培数)Imin-In(Imax)A

  浪涌电流Ist = 0.002 A(每相对称)

  最小电流(请参阅仪表记录)Imin = 0.25 A

  转移电流Itr = 0.5 A

  额定电流(请参阅仪表记录)Iref = 5 A

  最大电流(请参阅仪表记录)Imin = 85 A

  精度等级(见仪表印记)A级(MPE =±3.5%)或B级(MPE =±2%)

  操作指示器/测试输出设备,LED指示灯,红色闪烁,tmin = 30毫秒

  检测到静止/反向运动,光学LED,红色常亮

  配准指示LC显示屏(液晶显示屏)

  电能寄存器的显示容量6位kWh和3个小数位

  脉冲常数,光学的(请参阅仪表标记)RL;标准5000 imp / kWh(0.2 Wh / imp)

  脉冲常数,电气(请参见仪表标记)RL;标准500 imp / kWh(2 Wh / imp)

  重复次数的脉冲数/测量时间min。 2个脉冲和20 s积分时间

  脉冲输出,无电无源,符合DIN EN 62053-31 A级和B级

  脉冲参数,Umax = 30 V,Imax = 30 mA,反极性保护

  脉冲长度,设置ti max = 35 ms(可调)

  工作电压范围从180 V扩展到265 V;电压单相或三相

  工作频率范围从40 Hz扩展到65 Hz

  能耗电压电路约0.6 VA,电流电路约2.5伏安

  通过测量技术考虑谐波能量含量,最高可达4 kHz的

  室内工作温度范围–25°C至+55°C

  防护等级II级,防护绝缘

  防护等级外壳IP 51,已安装端子盖

  重量270克

  固定在35 mm高帽导轨上的按扣固定

  根据DIN EN 60715

  电气连接螺钉端子最大25平方毫米

  (3)Muller+ Ziegler SINUS 85 A电能表

  SINUS 85 A类型的电表是用于变压器和直流电的三相四线交流电表

  连接。它们用于测量任何负载相中的有功和无功电能。它可以在

  带有振荡程序包控制(间歇性电流消耗)以及正弦波失真的安装。仪表SINUS

  具有基于类型测试的MID合格标记的标记,作为用于电活性物质注册的偏移量测量设备

  能源。它们的应用范围涵盖工业厂房,车间,机器,办公室等,并且设计用于35 mm的卡扣固定

  高顶礼帽护栏。

  类型和功能

  SINUS 5 // 1 A和SINUS 85 A电表是全电子独立功能的交流电表,用于固定式

  安装在三相四线电源系统中,用于测量有功和无功电能

  在最多两个能源关税中注册它们。

  它们设计为室内仪表,既有外壳型,也有内置安装型,有4种模块宽度,用于卡扣固定在高帽导轨上。一个显示器,一个用于关税转换的关税控制输入,以及至少一个用于脉冲输出的脉冲输出

  与有功电能成正比的总是可用的。允许在未连接零线的情况下使用,并且不影响测量

  如果在评估阈值之内,则三相对称施加的电压的精度。

  仪表无需额外的辅助电压。电能测量值永久存储在电表中,以防万一

  电源故障。可选地,第二个脉冲输出,用于输出与无功功率成正比的脉冲,或者

  提供用于数据传输的M-Bus通信接口。

  特殊功能

  数字三相电能计数器5 // 1 A或85 A直接测量

  3 x 230/400伏

  模组宽度72毫米

  带有在欧盟有效的MID证书

  可选配集成M-BUS

  精度等级1(等级B)

  液晶显示8位(6 + 2小数位)

  安装自检

  两个带收费切换输入的收费表HT / NT

  带2 N端子(零线穿过)

  2个S0脉冲输出用于有功和无功电能,

  带有2个用于有功和无功电能的LED,在无负载的情况下通电后永久点亮,并与负载成比例地闪烁

  菜单指示:消耗,电压(V),电流(A),功率输出(W),视在功率(VA),无功功率(var)。

  出厂设置的S0脉冲数和脉冲长度(选件)
