产品规格：

用于短喷嘴的经济高效的冲压钢刀片。可用尺寸200 – 630 mm，最大流量为12,500m³/ h，自由吹气，静压增加至159 Pa。

属性和特色：

• 经过测试的风扇，带压钢叶片
• 优化用于短喷嘴
• 符合ErP指令2015
• 众多认证（包括VDE，UL，CCC，EAC，CE）
• 防爆

电机概念：

外转子电动机

• 交流技术

产品规格：

带有仿生FE2owlet叶片的小型风扇。这些小型EC风扇针对食品制冷领域进行了优化，可实现非常高的效率，并且运行非常安静。3种可编程速度可在各种终端设备中广泛应用。可用尺寸172 – 300 mm，体积流量高达1100m³/ h，静压增加高达130 Pa。

特性与特色：

• 通过优化效率和低噪音来降低运营成本
• 在500-2.200 rpm之间的三个阶段中自由编程速度
• 可变转向
• 所有安装位置
• 运行非常平稳，耐用性高
• 众多认证（包括UL，CCC，EAC，CE）

电机概念：

内转子电机：

• EC技术

产品规格：

模块化且功能强大的风扇最适合您的个性化需求。通过将强大的电机与具有灵活空气动力学特性的高度模块化系统相结合，可以准确，高效且安静地满足您的工作点要求。按照自然的例子，其叶片配有锯齿状后缘，可降低噪音。可用尺寸为315 – 1400 mm，体积流量高达144,500m³/ h，静压增加至2,200 Pa。

属性和特色：

• 由于采用了仿生叶片设计，因此具有乐观效率，并具有最低的噪音排放，因此运营成本低
• 内转子电机带来的高功率密度
• 根据Eurovent的短期和长期住房
• 2级动态平衡，运转非常平稳，耐用性高
• 符合当前的ErP指令
• 根据指令2014/34 /欧盟II类设备的气体（G）和粉尘（D）的ATEX类别2和3

电机概念：

内转子马达

• IEC，NEMA和其他要求

外转子电机

• EC技术ECblue，集成控制器已调整至风扇

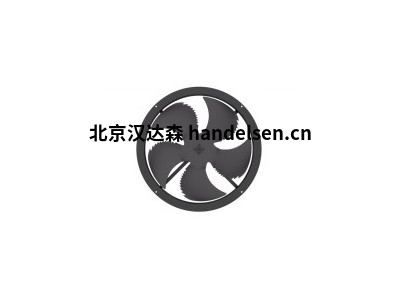

产品规格：

通用的仿生低噪音刀片。按照猫头鹰的例子，该叶片配有锯齿状后缘和小翼，可最大程度地降低噪音。可用尺寸为250-1,250 mm，最大流量为52,000m³/ h，静压最大为418 Pa。

属性和特色：

• 由于具有最佳效率和最小的噪声排放，因此运行成本低
• 100％速度控制的体积流率，灵活性高
• 2级动态平衡，运转非常平稳，耐用性高
• 尺寸紧凑，适合各种安装情况
• 众多认证（包括VDE，UL，CCC，EAC，CE）

电机概念：

外转子电机：

• ECblue EC技术，集成控制器与风扇匹配
• 交流技术

Ziehl-Abegg 独立风扇百叶窗 FB系列的属性和特色

产品规格：

现代气流方式：灵活，经济和环保的风扇系统。经过优化的带导向叶片，电机悬架和短扩散器的全喷嘴与FE2owlet风扇结合在一起。该多功能系统可实现高压，理想的效率和低噪音排放。可用尺寸为450 – 1,000 mm，体积流量高达40,000m³/ h，静压增加至420 Pa。

属性和特色：

• 内置效率保证的智能通风系统
• 由于采用了仿生叶片设计和经过空气动力学优化的ZAplus喷嘴，具有最佳的效率和最小的噪音排放，因此极低的运营成本
• 100％速度控制的体积流率，灵活性高
• 高性能复合材料制成的无腐蚀喷嘴可提供高度的腐蚀防护
• 2级动态平衡，运转非常平稳，耐用性高
• 使用高端扩散器（ZAplus +）可以提高空气处理能力
• 无需包装，减少了处理时间
• 符合当前的ErP指令
• 众多认证（包括VDE，UL，CCC，EAC，CE）

电机概念：

外转子电动机

• ECblue EC技术：集成控制器与风扇匹配
• 交流技术

Ziehl-Abegg 独立风扇百叶窗 FB系列的属性和特色

BEHLKE 固态开关
型号系列HTS：
THE ORIGINAL BEHLKE ?高压开关*
示例：HTS 101-03。通用MOSFET开关，适用于0-10 kVDC / 30 A

HTS 101-03 在带有
屏蔽输入连接器（选件LS-C）的标准塑料外壳中。
交换模块的标记
显示了相关的用户信息：
电气数据，引脚连接，
序列号，MF。日期，
警告等

BEHLKE  HV开关是为工业用途精心设计的。
HV连接器位于底部，可轻松连接和
连接到印刷电路板上。前侧的HV尾纤或螺钉端子可选。
标准塑料外壳是一种经济高效的
封装解决方案，功耗
高达15瓦。更高的功率需要
足够的冷却选项（散热片，
冷却法兰或液体冷却）。
请单击“选项”
以获取详细信息。

美国

BEHLKE 855--423--4553
请点击此处查看 数据表的电子器件的开关模块是真空封装，以确保安全隔离bewteen的 高电压和控制部分。密封性使开关不受潮气和保证，具有很好的抗冲击和振动性能。所述的外部覆盖标准外壳是耐温高达260℃（500°F）并且满足UL-94-V0标准。有两种浇铸树脂选项：符合UL-94-V0的生态友好型（标准）或阻燃剂。与浇铸树脂选项无关，开关单元



可以在-40°C（-40F）至75°C（167F）的温度范围内
以全功率安全运行，而没有任何机械变形。

屏蔽输入
连接器（选件LS-C）
用于
长距离传输控制脉冲。它
也建议在EMC非常关键
的应用程序。微型插头连接器是
自锁式的，符合最高的专业
标准。
电源中包括一条长度为1m（3 ft）的已组装连杆电缆以及一个插座。
注意：BEHLKE开关具有高级输入滤波器，通常
在开放式接线下操作（标准：尾纤+ AMP插头）。

选件LS-C
1x LEMO插座
1x同轴电缆

HTS 101-03
（标准连接器）
+铜散热片选件CF
+高频选件HFS
一般信息
电压从1到150 kV（交流和直流）
脉冲功率高达1500兆瓦
最高 功耗高达50 kW
从5 ns到无限的导通时间
连续波频率高达3 MHz（使用DLC）
突发频率高达10 MHz
典型抖动100至500 ps
隔离电压20至200 kV
单开关，推挽开关
交流开关，交流推拉开关
MOSFET，IGBT和SCR技术
可变或固定的准时
具有
Schmitt-Trigger特性的TTL兼容控制输入

TTL故障信号输出
TTL禁止输入（并非适用于所有型号）
同步I / O（并非所有型号）
内部时钟与
触发器同步，干扰极低


在短或不确定的控制脉冲时没有不稳定，没有损坏的风险

温控器w。响应时间短
辅助电压监控
开关频率监控
有源输入滤波器可提供出色的EMC
耦合电容最小
开关杂散电感极低
LED指示灯（并非所有型号）
高性价比的塑料外壳
低成本定制房屋
可选的液体冷却（ILC，DLC）
可选散热片（铜，陶瓷）
可选的Cu冷却法兰（GCF）
可选的UL-94 V0阻燃剂
所有产品均符合RoHS
可选的“医学证明”

质量信息
记录在案的生产过程可确保最高的产品质量和可靠性

内部贴片生产线
自动化气相 焊接工艺
通过自己的多轴机器人进行部分焊接
内部高性能CNC铣削
内部精密CNC弯曲
100％零件干燥
100％零件成分筛选

通过立体显微镜 对每个焊点进行100％光学检查

机加工PCB高压清洁
先进的等离子体表面处理
机加工的真空灌封工艺可实现100％无气泡封装

高速高压开关：  我们正在设计和制造采用MOSFET，SiC，IGBT，MCT和晶闸管技术的单和推挽开关配置的快速高压固态开关模块，用于交流和直流，电压最高为200 kV。固态开关程序分为两个基本类别：具有固定接通时间的开关（产品组A至B4）和具有可变接通时间的开关（产品组C1至C8））。具有固定导通时间的开关非常经济高效，主要用于简单的充电或放电电路。由于其出色的EMC特性，它们是用于阻尼振荡的发电机电路中的理想开关元件，尤其是与FDA系列的快速续流二极管连接时。如果应用需要极高的di / dt，非常快的电压上升时间或非常短的脉冲，则具有固定导通时间的开关也是首选。与具有固定导通时间的开关相比，具有可变导通时间的开关具有真正的继电器性能，因此更通用。它们是具有可变脉冲宽度，可变占空比的应用或需要无限导通时间的应用的理想选择。和下降时间，通常与容性负载有关。与具有单个开关的装置相比，推挽电路不需要工作电阻，因此在较高工作频率下的高电压功耗方面效率更高。由于不存在工作电阻，因此可以将输入储能电容器的尺寸减小到最小，而不会对所产生脉冲的顶部平坦度产生负面影响。因此，在对脉冲形状有很高要求的方波脉冲应用中，推挽开关是理想的选择。BEHLKE开关模块始终电气隔离。它们可用作正向和负向电压的高端开关。如果在操作期间电压极性必须改变（例如在具有正负离子加速度的TOF质谱仪中），然后考虑交流开关技术。交流开关有单开关和推挽开关两种形式。BEHLKE开关的控制始终通过简单的TTL信号实现。内部控制和安全电路提供控制脉冲整形，过频和温度保护。不能对开关进行错误控制。即使在最坏的工作条件下，它们也始终处于完全导通或截止状态，并且从未处于中间状态。同样，接通或断开上升时间也不受任何外部影响的影响，这可确保整个应用电路具有很高的开关再现性和非常好的长期可靠性。具有可变导通时间的开关的控制电路具有附加的禁止输入，该输入允许连接外部过电流传感器，外部热触发或其他外部安全电路。所有开关均具有可选的冷却功能，例如改善的导热性（选项ITC），非导电陶瓷冷却表面（选项CCS），绝缘铜冷却法兰（选项GCF），非导电陶瓷冷却法兰（选项GCF-CER） ，或非绝缘散热片，其材质为铜（选项CF）或轻质石墨材料（选项CF-GRA）。对于电晕苛刻的应用，散热片也可以由非导电高性能陶瓷制成（选件CF-CER）。如果空气冷却达到极限，则采用液体冷却。液体冷却有两种方法：间接液体冷却（选件ILC）和直接液体冷却（选件DLC）。间接液体冷却具有中等的冷却效率，设计用于简单的导电性和非导电性冷却剂，例如自来水或去离子水。直接液体冷却（选件DLC）更有效且更适合高频运行，它采用全氟化聚醚（PFPE），全氟化碳（PFC）或氢氟醚（HFE）作为非导电冷却剂。可应要求提供具有单独的电气和机械修改的定制开关。请咨询BEHLKE或发送 可应要求提供具有单独的电气和机械修改的定制开关。请咨询BEHLKE或发送 可应要求提供具有单独的电气和机械修改的定制开关。请咨询BEHLKE或发送技术查询。

高速高压脉冲发生器： 标准的高压脉冲发生器程序基于HTS系列的BEHLKE HV固态开关。该计划包括适用于Q开关和其他激光应用的快速pockels电池驱动器，以及用于偏转和加速度栅格驱动器的精密方波脉冲器，用于踢脚磁铁的驱动器，用于离子阱，用于TWR和速调管调制器以及许多其他分析用的，测量和测试设备。FQD，GHTS，FHPP和FSWP系列模型是“即插即用”解决方案的标准产品线。所有BEHLKE脉冲发生器都是为系统集成而设计的，这意味着脉冲发生器需要高压电源和控制信号源才能运行。根据可选的冷却功能（散热片，产品组D）。在这一点上需要提到的是，每一个BEHLKE开关也可以通过与其他无源和有源部件组件的组合而转换成脉冲发生器单元，这些组件与开关集成在一起并封装在一个外壳中。这样的附加部件组件可以是阻尼电阻器，工作电阻器，RC缓冲器，缓冲电容器，续流二极管和高压插座等。集成脉冲发生器解决方案的优点是EMI减少，电晕减少，体积减小，电气性能提高，完美的绝缘，简化的高压布线和更少的组装成本。请咨询BEHLKE获得OEM脉冲发生器解决方案。

快速高压二极管：  用于续流的快速高压二极管组件，其恢复时间为80 ns，电压高达200 kV，峰值电流高达10 kA（FDA系列型号）。FDA二极管组件有单二极管，双二极管或带有串联隔离二极管的二极管网络，可与MOSFET或IGBT开关一起使用。所有BEHLKE高压二极管都可采用经济高效的塑料外壳或上述冷却选项提供。请参考 产品的E组。 可根据要求提供定制的HV二极管。 介电液体冷却：   我们提供基于介电冷却剂（PFPE，PFC，HFE）的DLC直接液体冷却的所有组件，包括智能泵单元，热交换器，冷却板，冷却箱，有源和无源散热器，流量传感器，快速接头，适配器，管道和冷却剂（产品组F）。 高压零件组件：   高压薄膜电阻器，高压质量电阻器，高压陶瓷电容器，高压探头，高压电缆（产品组G）
最大工作电压V O（最大）   我关<50 μ ADC，T 情况= 70°C ±3.0 ±6.0 ±7.2 ±9.6 ±12.0±18.0 kVDC 最大隔离电压V I 在HV开关和控制/ GND之间连续最大±30 kVDC 外壳绝缘电压V INS 在开关和外壳表面之间，3分钟±30kVDC 最大开启峰值电流I P（max） T 情况= 25°C t p <200μs，占空比<1％64 32 25 20 15 12 ADC 最大连续负载电流I L T 情况 = 25°C T fin = 25°C T 法兰 = 25°C T 入口 = 25°C 标准设备，强制通风4 m / s 带有CF-LC选件的 设备，空气4 m / s 带有GCF选件的设备，在散热器上。带有选件ILC的设备，水为0.1 l / min。 带有选件DLC-0.3的设备 1.25 3.2 3.92 3.92 4.5 1.12 2.88 3.54 3.54 4.0 0.75 1.92 2.36 2.36 2.7 0.51 1.32 1.62 1.62 1.9 0.38 0.97 1.19 1.19 1.4 0.36 0.94 1.15 1.15 1.3 ADC 最大 持续功耗P d（max）T 外壳 = 25°C T 散热片 = 25°C T 法兰 = 25°C T 入口 = 25°C标准设备，强制风4 m / s 带有CF-LC选件的 设备，空气4 m / s 带散热器上选件GCF 的设备。与选项ILC，水设备>0.1升/分钟   与选项DLC-0.3器件    10 60 100 100 300 瓦特线性降额高于25℃   的标准设备，强制空气4米/秒   与选项CF-LC设备，空气4米/秒散热器上带有选件GCF的设备。带有选件ILC的设备，水为0.1 l / min。  带有选件DLC-0.3的设备工作温度范围T O为DLC-0.3  0.22 1.33 2.22 2.22 8.22   W / K标准设备和选件CF-LC，GCF，ILC（选项D LC）-40 ... 70（60）°C 存储温度范围T S 选件ILC的开关可能需要防冻离子！-50 ... 100 ℃，绝对最大额定值最多。允许的磁场B 均匀的y磁场，围绕整个开关25 mT 工作电压范围V O 正或负电压（取决于连接离子）   0-3 0-6 0-7.2 0-9.6 0-12 0-18 kVDC 典型击穿电压Vbr 注意：  V br   是仅用于质量控制目的的测试参数。不适用于正常操作！I off > 0.5 mA 3.2 6.3 7.6 10.1 12.6 18.9 kVDC 典型的


型关断上升时间t r（off）10-90％，阻性负载@ 1.0 x I p（max）<10 ns 最大接通时间t on（max） 否限制，真正的开关与继电器开关甜心CTER 无限纳秒的最低导通时间吨上（分钟） 10-90％，电阻性负载@ 1.0×我p（最大）50 50 50 50 50 50 ns的最大 连续开关频率 f （max）@ V辅助= 5.00 V Sw。如果超过f （最大值），则关闭；不带HFS选项的标准设备；带HFS电源的标准设备。HFS +足够的冷却选项 > 25 100 750 > 30 100 750 > 20 100 750 > 20 100 750 > 25 100 750 > 12 100 750 kHz 最大突发频率   f b（max）3 5 5 3 5 5 MHz 最大脉冲数/突发N （最大）    fb = 1MHz（间隔为1μs）。如果超过N （最大值），则关闭开关。200     使用突发选项HFB接收大于200个脉冲脉冲耦合电容C C 切换到控制侧标准设备和选项CF，DLC 带有选项GCF，ILC的设备8 30 ... 60 pF 自然电容C N 开关极之间，@ 0.5 x V O（max）10 5 4 6 10 12 pF 控制电压范围V ctrl V ctrl 对输出脉冲形状没有影响。   2 ... 6 VDC 辅助电源电压范围V aux HFS模式下不需要+5 V电源。4.5 ... 5.5 VDC 典型辅助电源电流I aux V aux = 5.00 VDC，T case = 25°C。有功电流限制超过700 mA。0.01 XF （最大）@指定-F项（最大）100 500 MADC 选项。HFS分机号。电源电压V1 V HFS（V1）稳定性±3％，电流消耗<0.4毫安/千赫@ 25 ℃，15 VDC 选项。HFS，分机号。电源电压V2 V HFS（V2） 稳定性±3％，电流消耗<0.5 mA / kHz @ 2 5°C 90 VDC 内部二极管正向电压V F T 情况= 25°C，IF = 0.3 x I P（max） <10 VDC 电气特性 二极管反向恢复时间t rrc T 情况= 25°C，I F = 0.3 x I P（max）， di / dt = 100 A /μs <700 ns 尺寸标准外壳选件CF-LC 选件GCF / FH 选件ILC和DLC-0.3 79.5 x 38 x 1779.5 x 38 x 28 96 x 50 x 28 89 x 64 x 35 mm 3 外壳重量标准外壳带选件CF-LC的 设备带选件GCF的设备带选件ILC和DLC-0.3的设备 100 120 225 400 g 功能控制信号输入逻辑GND / 5V返回5V辅助电源故障信号输出禁止信号输入LED指示灯温度保护引脚1 /黄色。TTL与施密特触发器特性兼容。控制电压2-10 V（建议使用3-5 V 以降低抖动）。 销2/ 黑色。接地引脚在内部通过安全接地端子（带螺纹的插口）在底部连接。针3 /红色。5 V输入用于最大达到指定最大值的重复频率。频率f （最大值）。 较高的代表率需要选项HFS。针脚4 /橙色。TTL输出，防短路。指示开关和驱动器过热，过频，辅助电压低。L =故障。针脚5 /绿色。TTL兼容，用于外部安全电路连接的施密特触发器特性。L =禁止开关。 绿色：“辅助电源正常，关闭”。 黄色：“接收到控制信号，打开”。 红色：“故障状态，关闭” A）标准开关和带有选项CF，GCF的开关：热触发75°C，响应时间<60 s @ 3xPd（m ax），?T = 25K（50至75°C） 。单独的驱动程序保护。B）带有选项DLC的开关：65°C，响应时间<3 s @ 3xPd（max），?T = 25K（40至65°C），冷却液流量> 3l / min。单独的驱动程序保护。HTS 31-06-C 快速高压晶体管开关，3kV，64 A 选件选 件CCS 陶瓷冷却表面。P d（max）可以增加2到3   倍。HTS 61-03-C 快速高压晶体管开关，6kV，32 A选件选 件CF-LC 铜散热片。P d（max）可以增加3到10。HTS 71-02-C 快速高压晶体管开关，7kV，25 A 选件HFS 高频开关（两个辅助电源输入V1和V2）   选件GCF 接地冷却法兰（铜）。可以将P d（max）   增加3到   15。HTS 91-02-C 快速高压晶体管开关，9kV，20 A 选项LP 低通。输入滤波器可增强抗噪能力。   选件ILC 间接液体冷却（用于水）。P d（max）   可以增加3到15。HTS 121-01-C快速HV晶体管开关，12kV，15 A 选件UFTR 超快速热触发。关闭响应时间<5s。 选件DLC 直接液体冷却（用于FPE / PFC）。P d（max） 可以增加10到100倍。订购HTS 181-01-C 快速高压晶体管开关，18kV，12 A 选件UFTS 超快速温度传感器。响应时间<5s。对于其他产品选择，NTC 10 k / ± 1％， 请参考“ OPT 离子”页面。可根据要求提供定制的开关单元
