自2004年以来，我们提供了可用于爆炸技术解耦的完整安全系统。该安全系统由两个的组合组成

WAREX防爆系统WA5E 103 GS

截止阀（GS型系列：耐冲击压力和防火等级），相应的调压鼓以及经过EG型测试的锁定系统。安全系统的可靠性原理是基于一个阀随时关闭的事实。为了确保必要的功能，开发了独立于高级控制模式工作的锁定系统。特别是在真空应用方面，由于旋转气闸的泄漏空气较少，因此可以替代使用保护系统。有关更多详细信息，另请参见“ DKZ GS”一章。WA5E 103GS-ST3 /…系列类型适用于粉尘爆炸等级为St3（Kst≤1000bar·m / s）的铝粉尘/空气混合物和金属粉尘。耐冲击压力为14 bar。

特征：

作为GS-ST3版本，可在高达150°C的温度下使用，具有14 bar的耐冲击压力，

根据型式测试BVS07ATEXH060X，附加1可在最高200°C的爆炸压力（0.3 bar）内使用

版本DKZ 103 GS，最大可用DN 500，Kst≤500 bar * m / s

可以在现场更换的密封件（硫化结构除外）

也可提供符合FDA认证的白色密封条（条件：粉尘的最小起火能量大于3 mJ）

符合DIN / ISO 5211的切割现场的轴和电枢头适合于各种驱动可能性的构造

材料：

轴承

座铝（铝），钢，不锈钢

阀盘

不锈钢，磨削和抛光的

套筒

NBR，Hypalone，EPDM，FPM，硅酮，以及其他材质

轴

不锈钢1.4571 + 1.4057 + 1.4542

轴承衬套

MS，PTFE煤，青铜

O-振铃

NBR，FPM

基础型号及其他变型：

WA5E 103 GS

由两个DKZ 103 GS系列的蝶阀，

一个中间油箱和一个EG型式认可的控制装置（互锁）组成。

标称宽度范围：DN 50 – DN 500

工作温度：– 10°C至+ 60°C *

防爆压力：最高10 bar *

袖长：可更换或固定硫化

根据EC型式检验证书BVS03AtexH023X

根据客户要求设计调压鼓

WA5E 103 GS-ST

由两个DKZ 103 GS系列蝶阀，

一个调压鼓和一个EG型经过测试的控制系统（锁定）组成。

标称宽度范围：DN 50 – DN 200

工作温度：– 10°C bis + 150°C *

防爆压力：最高14 bar *

袖长：可更换或固定硫化

根据EC型式检验证书BVS07AtexH065X

根据客户要求设计调压鼓

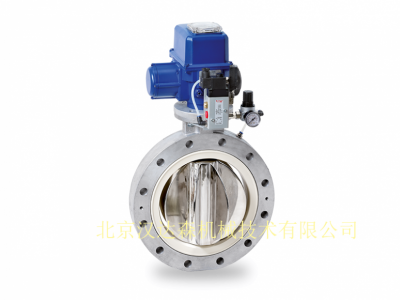

WAREX防爆蝶阀DKZ 103 GS ®

Warex在20年来一直在生产可用于爆炸的截止阀-技术上的分离。
DKZ 103 GS 类的截止阀由Dekra / Exam GmbH进行型式测试。标准等级DKZ 103 GS的耐冲击压力高达10 bar。关闭时，并且鉴于阀瓣的表面和垫圈未损坏，蝶阀可有效防止火焰传播，因为丙烷/空气混合物，气体/空气混合物，混合混合物的爆炸行为与丙烷/空气混合物，以及爆炸等级为St 1和St 2的有机粉尘爆炸。此外，带有蝶阀的保护系统
DKZ 103 GS型系列在关闭时可有效防止火焰传播，以防止铝粉尘/空气混合物爆炸，以及具有粉尘爆炸等级St3（Kst≤500）的金属粉尘/空气混合物爆炸，其爆炸与铝粉尘/空气混合物的爆炸相似。DKZ 103 GS-ST3类适用于粉尘爆炸等级为St3（Kst≤1000 bar·m / s）的铝粉尘/空气混合物和金属粉尘。耐冲击压力为14 bar。

特征：

· 由于GS-ST3版本适用于最高150°C，在14 bar的耐冲击压力范围内，请参见类型测试证书BVS07ATEXH060X

· 根据型式测试BVS07ATEXH060X，在降低的爆炸压力（0.3 bar）内也可在高达200°C的温度下使用，增加1

· DKZ 103 GS版本最高可用DN 500

· 可以在现场更换的密封件（硫化版除外）

· 带有侧向凸起和附加密封面的密封件确保法兰之间的完美密封
而无需附加法兰密封

· 轴和电枢头适合于各种驱动可能性的构造，切割点符合DIN / ISO 5211

材料：

轴承
座铝（铝），钢，不锈钢
阀盘
不锈钢，磨削和抛光的
套筒
NBR，Hypalone，EPDM，FPM，硅酮，以及其他材质
轴
不锈钢1.4571 + 1.4057 + 1.4542
轴承衬套
MS，PTFE煤，青铜
O-振铃
NBR，FPM
