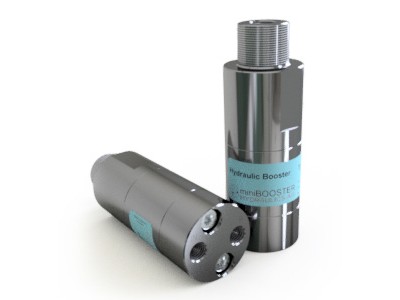

miniBOOSTER不锈钢增压器系列



最小起订货量

  • 无限制

您可能还关注相似产品
  • 身份验证|
  • 主营产品|增压器
  • 公司荣誉| 已通过认证 VIP第1年:4级
供应产品分类
  • 暂无分类
本页信息为miniBOOSTER原厂生产的产品“miniBOOSTER不锈钢增压器系列”产品信息,如您想了解更多关于“miniBOOSTER不锈钢增压器系列”价格、型号、厂家的相关信息,请致电我们,或QQ在线交谈。
品牌miniBOOSTER 有效期至长期有效 最后更新2020-09-29 17:07
浏览次数34

miniBOOSTER不锈钢增压器系列

高伟
QQ:2853369888  点击这里给我发消息
手机:17710704891
电话:010-64714988-215
传真:010-64714988668
邮件:tk5@handelsen.cn
高伟邮箱:tk5@handelsen.cn电话:010-64714988-215
             miniBOOSTER不锈钢增压器系列

MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半时间内,公司名称为 Iversen Hydraulics ApS。2000 年,公司更名为 miniBOOSTER Hydraulics A/S。在这期间,miniBOOSTER 产品逐渐被各个领域采用,并开发出产品应用程序。因此,我们成功地成长为全球往复式增压器制造商,产品通过全球销售网络行销世界各地。现在,miniBOOSTER产品能够解决多数领域的增压要求。产品程序包括针对压力达 5,000 bar、流量达 70 l/min 以及几乎各种流体媒介的解决方案。这充分证明了miniBOOSTER在现有产品以及动力产品开发方面的努力和成就。MiniBOOSTER 通过了ISO 9001 认证,并且骄傲地成为几大关键应用领域的认可

  基本设计包括低压活塞 (LP)、高压活塞 (HP) 以及双稳态换向阀 (BV1)。单向阀 (DV) 是可选功能。

  在系统压力下,液压流体流向端口 IN。流体通过端口 H 径直流经止回阀 KV1、KV2 和 DV(如果有)。此时全部流体通过增压器,然后高压侧 H 液压缸快速向前运动。随着液压缸遇到阻力,高压侧 H 的压力增加,直至达到液压泵提供的压力。达到液压泵提供的压力后,止回阀 KV1 和 DV 关闭,液压油流向 Vol 1。双稳态阀 BV1 通过 Vol 3 连接到通向油箱的 Vol 2。泵的压力传递到 Vol 1 后,活塞向下运动。

  当活塞向下运动到***底端后,先导供油 1 压力增大,从而导致双稳态阀 BV1 变换位置。流体被引导流向 Vol 2,活塞向上运动,从而以更大的压力输送流体。***终,压力由低压活塞 LP 与高压活塞 HP 的空间比决定。

  一旦高压活塞 HP 运动到顶端,先导供油 1 将连接到油箱,双稳态阀 BV1 返回原始位置,循环重复进行,直至到达要求的终端压力。达到终端压力后,增压器停止运行,并且只有在需要维持高压侧 H 的压力时才再次运行。

  压力可以通过先导止回阀 DV(如果有)从高压侧释放。通过将端口 R 连接到压力源,将端口 IN 连接到油箱,先导供油 3 的压力将会增大,从而允许高压侧 H 的流体流回油箱。

minibooster增压器

MiniBOOSTER 产品分类

  1. 不锈钢增压器5个系列:HC1W系列,HC2W系列,HC4W系列,HC6W系列,HC7W系列(示例型号:HC7W 6.6 A 11

  A系列HC1W 型号:HC1W1.2A 1

  2. 带滤芯增压器4个系列如下:HC1-9系列,HC2-9系列,HC3-9系列(HC3-9 3.2 B 9),HC7-9系列(示例型号:HC7-9 6.6 B 9

  3. 双媒介增压器3个系列:HC2D系列(示例型号:HC2DHW4A 1),HC6D系列,HC9D系列(示例型号:HC9D2W 5.2 A 1

  4. 油增压-HC增压器: HC1系列,HC2系列(示例型号:HC2 1.5A 1),HC3系列,HC4系列,HC5系列,HC6系列,HC7系列,HC8系列,HC8系列,HC9系列

  5. 增强系统-HC增压器4个系列:HC22系列,HC25系列(示例型号:HC25 5.0 A 1),HC62-013系列,HC63-013(示例型号:HC63-013 20 A 1HC63-013 8.2 A 1)系列

  6. 增压系统M-HC增压器:M-HC6D系列,M-HC-010系列,M-HC-011系列,M-HC-012系列(示例型号:M-HC2D-012-1K),M-HC-013系列,M-HC22系列,M-HC25系列,便携式增压器系统 M-HC7 800bar系列,便携式增压器系统 M-HC7 2000bar系列,增压器系统 M-HC6系列


   不锈钢增压器5个系列:HC1W系列,HC2W系列,HC4W系列,HC6W系列,HC7W系列

  A系列HC1W 型号:HC1W1.2A 1

  HC1W版本:9种不同的增压系数

  P in:20 - 207 bar(入口压力)

  PRETURN:尽可能低(回油箱压力)

  PH:最大800 bar(出口压力)

  POUTLET:PH =(PIN - PRETURN)×I(强化)

  安装:内联管

  A型=没有放泄阀

  B型=带放空阀

  G模型=直接按比例控制

  材料证书3.1的要求。

  描述

  HC1W是最紧凑的miniBOOSTER 316L不锈钢,重量只有0.7公斤。 它非常适合用于需要将设备安装在工具,电源组件或其他设备上的应用。

  HC1W将供油压力提高到更高的出口压力,并自动补偿油的消耗量以保持高压。 出口压力的调节是通过改变供应压力来进行的。

  b系列HC2DHW型号:HC2DHW4A 1

  HC2DHW版本:5个不同的增强因子

  PIN:入口压力20-207巴

  PH:最大1380bar(出口压力)

  PRETURN:尽可能低(回油箱压力)

  POUTLET:PH =(PIN - PRETURN)I(强化)

  安装:内联管

  配件:可提供先导式卸料阀

  A模型=没有放泄阀

  B型=带放空阀

  G模型=直接按比例控制

  材料证书3.1根据要求

  型号:M-HC2D-012-1K

  型号连接方式旁通流量最大压力重量

  M-HC2D-012-1K 1 = BSPP100 l/min500 bar11.0 kg

  主要特征

  按需求压力

  电磁铁激活

  高压 - 高达700bar(10,000 psi)

  快速灌装 - 系统流量可达100 l / min

  延长使用寿命

  健壮的设计

  灵活的设计 - 几个助推器/集约化比率

  最大入口压力= 345bar

  可调出口压力

  描述

  HC2DHW是一款双作用不锈钢装置,能够在高压端提供高达5.0 l / min的流量。与其他miniBOOSTER型号一样,HC2DHW将供油压力提高到更高的出口压力,并自动补偿油的消耗量以保持高压。出口压力的调节是通过改变供应压力来进行的。 相对于其流动能力,HC2DHW是一个重量为8.0千克的紧凑型设备。

  功能

  基本操作在功能图中进行了说明。 油通过换向阀CV输入IN端口,通过单向阀2x KV1,2x KV2和DV自由流动到高压侧H.在这种情况下,通过增压器实现最大流量,从而实现快进功能。

  当在高压侧H达到泵压时,阀KV1,KV2和DV将关闭。 最终的压力将由振荡泵单元OP1和OP2轮流实现。 当达到高压侧H的最终压力时,装置将自动失速。 如果由于消耗或泄漏导致高压侧压力下降,OP1和OP2将自动运行以保持最终压力。 可以将高压接头H更换到增压器的另一端。

  C系列

  HC4W

  HC4W 版本:9种不同的增压系数

  PIN:进口压力 20 – 200 bar

  PH:最大 800 bar(出口压力)

  PRETURN:尽量低(至油箱的回压)

  增压比:PH= (PIN– PReturn) i (增压)

  安装:管式管路

  附件:先导单向阀

  A 型= 没有单向阀

  B 型= 带单向阀

  G 型= 直接比例控制

  说明

  对于要求更大流量的高压液体应用场合HC4W 是理想之选。HC4W 结构紧凑,材料为不锈钢,重量仅为 4.5 kg,但出口流量最高可达 7.0 l/min。

  与HC2W型号一样,它可以将供油压力升高,并可自动补偿液压油损耗来维持高压。出口压力的调节通过改变与流量相关的供油压力来实现。

  D系列HC6DHW

  HC6DHW版本:7种不同的增强因子

  PIN:入口压力20-207bar

  PH:最大1380bar(出口压力)

  PRETURN:尽可能低(回油箱压力)

  POUTLET:PH =(PIN - PRETURN)I(强化)

  安装:内联管

  配件:可提供先导式卸料阀

  A模型=没有放泄阀

  B型=带放空阀

  G模型=直接按比例控制

  材料证书3.1根据要求

  描述

  HC6DHW是一款高流量双作用不锈钢316L单元,可在高压端提供12.5 l / min的流量。 与其他miniBOOSTER型号一样,HC6DHW将供油压力提高到更高的出口压力,并自动补偿油的消耗量以保持高压。 出口压力的调节是通过改变供应压力来进行的。 相对于其流动能力,HC6DHW是一个重量为35.0公斤的紧凑型设备。

  E系列HC7W型号HC7W 6.6 A 11

  型号增压系数 i泄流阀连接型号

  HC7W6.6A = (无) / A 型11HC7W 6.6 A 11

  HC7W版本:5种不同的增压系数

  PIN:20 – 200 bar(进口压力)

  PH: 2,000 bar maximum for media > 5 cSt (mm2/s)

  PH: 1,000 bar maximum for media < 5 cSt (mm2/s)

  PRETURN:尽量低(至油箱的回压)

  增压比:PH= (PIN– PReturn) i (增压)

  安装:管式管路

  附件:先导单向阀结合

  A 型= 没有单向阀

  B 型= 带单向阀

  G 型= 直接比例控制

  HC7W版本:5种不同的增压系数

  PIN:20 – 200 bar(进口压力)

  PH: 2,000 bar maximum for media > 5 cSt (mm2/s)

  PH: 1,000 bar maximum for media < 5 cSt (mm2/s)

  PRETURN:尽量低(至油箱的回压)

  增压比:PH= (PIN– PReturn) i (增压)

  安装:管式管路

  附件:先导单向阀结合

  A 型= 没有单向阀

  B 型= 带单向阀

  G 型= 直接比例控制

  说明

  HC7W 是紧凑式高压设备,可以提供高达 2,000 bar 的压力,重量仅为 1.5 kg。对于使用稀薄(低粘度)媒介是理想之选。对于类似液压泵站的行走应用领域,它是理想之选

  HC7W 可将供油压力升高并输出,并可自动补偿液压油的损耗来维持高压。通过改变供油压力调节出口压力。选择不同的高压适配器,可以在 HP 端口处获得不同规格的 M22x1.5 螺纹。
