瑞典AQ 超声波控制器D72使用方法

瑞典AQ超声波控制器与空气传感器或液位开关/液位传感器相连接，是AQ传感器的智能中心 。AQ超声控制器设计用于空气传感器，液位开关或液位传感器。 随着空气传感器可以持续监控气泡的存在在流动的液体中。AQ超声控制器结构紧凑，易于安装。



有两种型号可选：



D72  通过2个4-20 mA输出或4个继电器输出进行通信。

DP72 通过Profibus DP进行通信



瑞典AQ超声控制器可以控制两个空气传感器或四个液位开关或两个液位传感器。它有四个继电器输出，一个4-20mA输出和DP72可以连接到Profibus-DP。



瑞典AQ超声控制器用于生物制药行业，对可靠性和要求都有很高要求的无菌设计，同时它也用于其他行业，如食品和加工业。

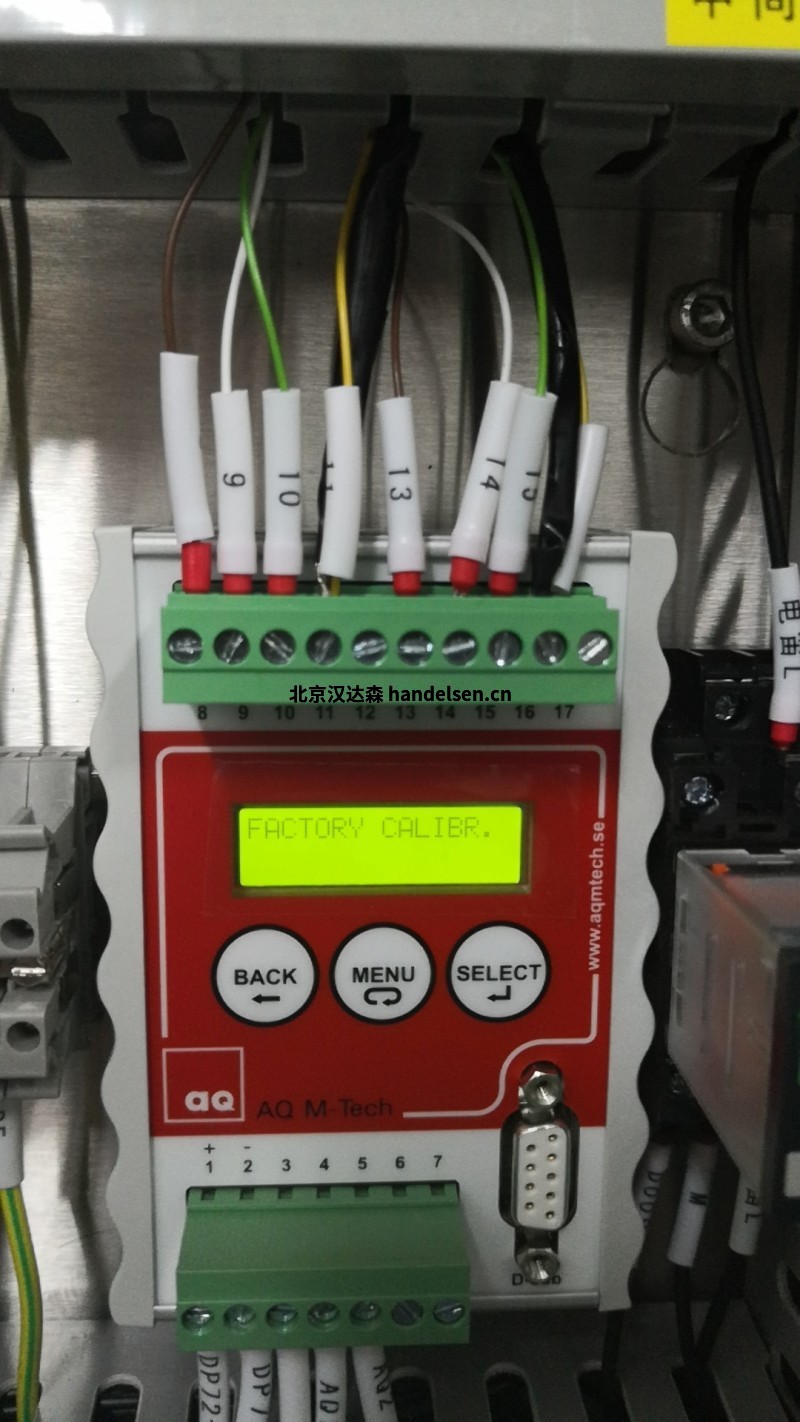

安装超声控制器D72和G72



应保护超声控制器D72免受灰尘和水的影响。

它被安装在一个DIN导轨上，它很容易卡入，可以通过向上推和弯曲顶部来移除。

通常它安装在一个柜子里。 通过拉出连接器可以取下绿色连接器端子。

超声控制器应按照国家法规进行安装。 具有所需知识的人员应执行安装。



安装超声控制器DP72

应保护超声控制器DP72免受灰尘和水的影响。

它被安装在一个DIN导轨上，它很容易卡入，可以通过向上推和弯曲顶部来移除。

通常它安装在一个柜子里。 通过拉出连接器可以取下绿色连接器端子。

超声控制器应按照国家法规进行安装。

具有所需知识的人员应执行安装。



安装超声控制器D128

超声控制器D128符合IP65防护标准，可安装在保护柜外。

必须拆下底板才能接触端子以连接电缆（8个螺钉）。

根据需要移除假覆盖物并插入电缆密封套。

有3个小电缆接头和4个大电缆接头，见第38页。

每个电缆密封套中只应有一根电缆，以达到IP65防护等级。

压力补偿元件可以移动但不能移除。

拧紧底板时，确保垫圈就位。

超声控制器应按照国家法规进行安装。

具有所需知识的人员应执行安装。



功能说明

通过使用超声波监测流过空气传感器的液体中的气泡。在空气传感器内部，两个低强度超声波束在垂直于液体流动的方向上穿过液体路径传输。

如果气泡移动到超声波束之一中，则超声波将部分偏转并且超声波的强度降低。控制器不断测量超声波的强度，如果强度低于阈值，则检测到气泡。液体中的致密颗粒也可以以类似的方式偏转超声波，因此可以被检测到。

非常低灵敏度和非常低灵敏度的测量使用不同的测量技术。它测量空气传感器壁中的超声波振动如何因内部液体的存在而受到抑制。

测量精度取决于空气传感器的校准程度，流速，液体类型，空气传感器的安装方式以及单个气泡或许多气泡以及空气传感器尺寸。



设置气泡的最低灵敏度

如果水平安装，请旋转空气传感器，使电缆连接器朝下。

FILTER设置确定检测空气的延迟（响应时间）。考虑检测可接受的空气的最长可接受延迟是什么，并相应地设置FILTER：延迟0,3s或更长（不要将其设置为积分）。快速来去的气泡将不会被检测到。

将SENSITIVITY设置为低。灵敏度也可以设置为非常低或非常低，但这些设置使用不同的测量技术，其中无论气泡如何都检测到液体的存在。该技术不太可靠，对温度变化敏感，仅适用于直径> 16mm的工作。如果测量和校准过程中温度变化超过±5℃，请勿使用。首先尝试SENSITIVITY低和FILTER延迟0,3s或更长时间。如果仍有不需要的气泡检测，则将SENSITIVITY的设置更改为非常低或非常低。
